Турбомолекулярный насос STP-iXA4506

Все товары Edwards

Краткое описание

Безмасляный вакуум.
Производительность до 4300 л/с.
Вакуум до 10^-9 торр.
Хим. стойкое исполнение

Подробнее

Области применения

Наука, Приборостроение, Промышленность

Характеристики

Параметр	STP- iXA4506C (V)		STP- iXA4506B(V)

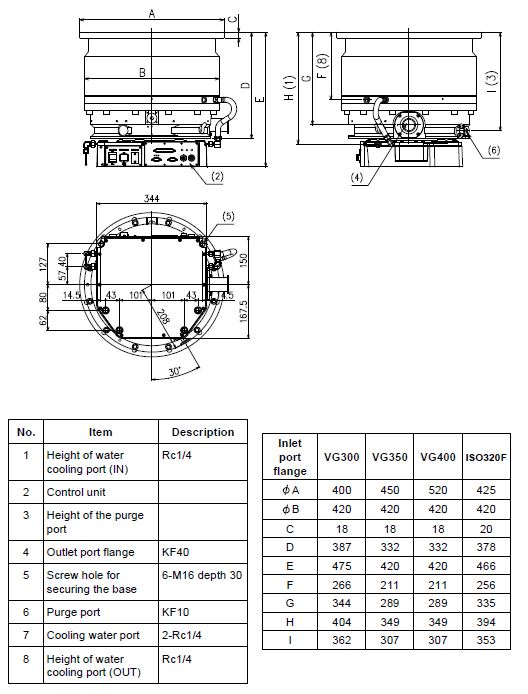

Входной фланец	VG300	ISO320F	VG350	VG400
Выходной фланец	KF40

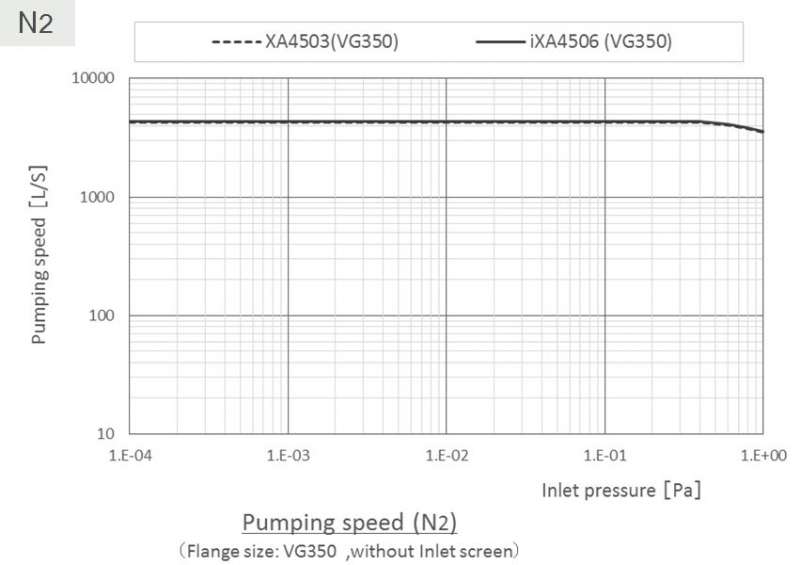

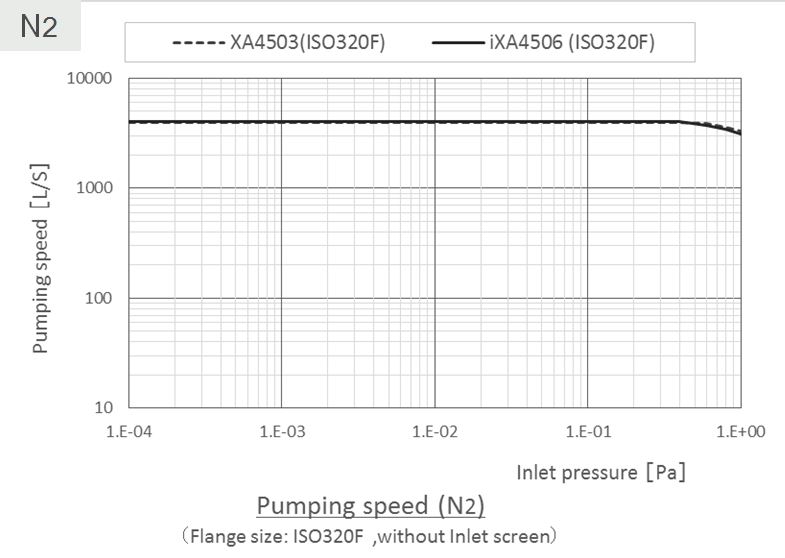

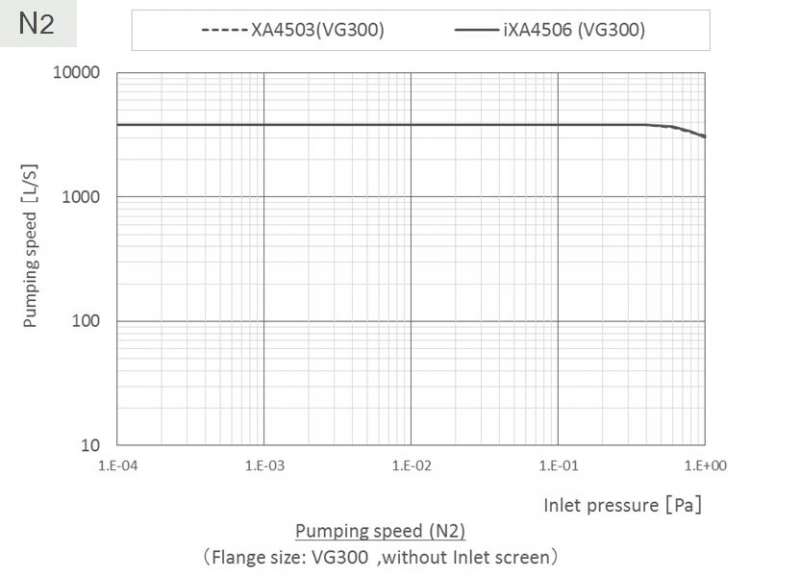

Скорость откачки, N₂	3800 л/с	4000 л/с	4300 л/с
Скорость откачки, H₂	2700 л/с	2700 л/с	2700 л/с
Сжатие, N₂	>1х10 ⁸
Сжатие, H₂	10 ³
Предельное давление (после прогрева)	10 ^-⁷ Па (10 ^-⁹ торр)
Макс. допустимое давление на форвакуумном фланце	266 Па (2 торр)
Поток инертного газа (N ₂ )	84х10 ^-2 ±1,7х10 ^-2 Па*м ³ /с (50±10 SCCM)
Скорость вращения	24 240 об/мин
Мин. допустимая скорость вращения* *при которой магнитные подшипники могут раскручиваться при отключении питания	Приблиз. 5 000 об/мин
Время запуска	≤ 11 мин.
Время остановки	≤ 19 мин.
Уровень шума	< 55 dB (при макс. скорости вращения)
Температура прогрева	<120 ̊C
Смазка	Не требуется
Рабочее положение	Любое
Охлаждение	Водяное
Вес (без аксессуаров)	109 кг	111 кг	104кг	111 кг
Диапазон рабочих температур	0..40 ̊C
Диапазон температур хранения	-25..+55 ̊C

Описание

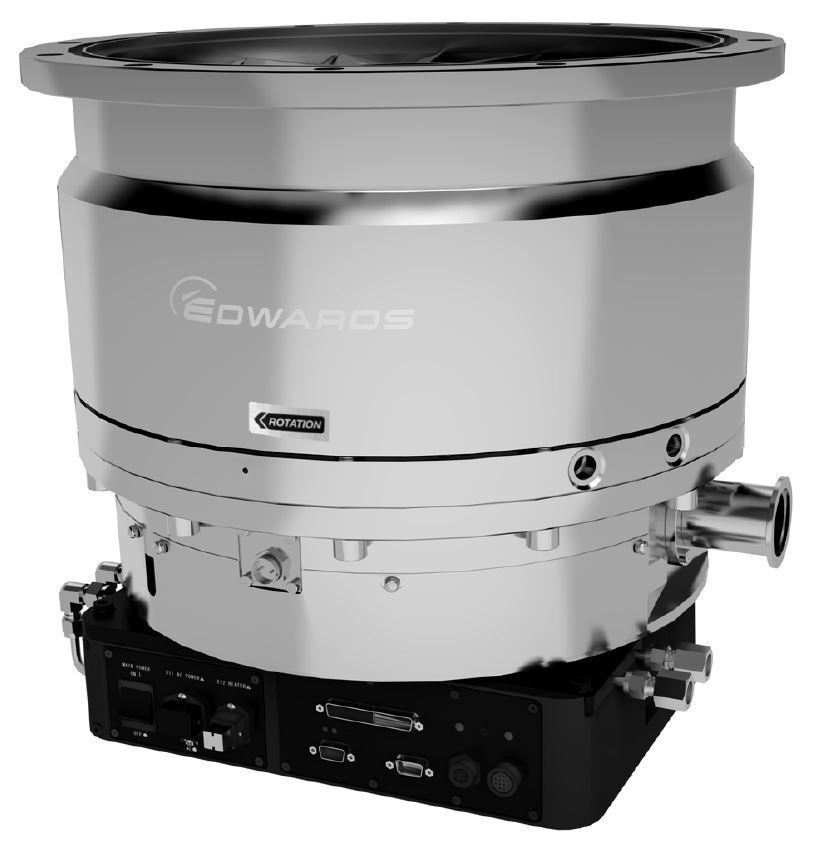

Высоковакуумный турбомолекулярный насос Erwards STP-iXA4506 с магнитным подвесом отличается высокой надежность, высокой скоростью откачки и небольшими габаритами.

Встроенный контроллер и блок питания позволяют снизить общие габариты системы и облегчить монтаж.

Магнитный подвес ротора исключает необходимость подшипников с внутренней смазкой, решая проблему обратного потока паров масла в систему. Кроме того, отсутствие механического контакта снижает уровень вибрации насоса.

Высокая надежность и срок эксплуатации, обусловленные отсутствием необходимости замены подшипников.

Модель является химически стойкой, внутренняя рабочая часть насоса покрыта защитным слоем никеля. Также возможно заказать версию с высокоизлучающим покрытием ротора (STP- iXA4506B).

Опция блока регулирования температур TMS для применения в особо грубых и сложных процессах минимизирует накопление частиц откачиваемой среды внутри насоса.

Производительность до 4300 л/с.
Хим. стойкая весрия с никелевым покрытием для агрессивных сред.
Встроенный контроллер.
Магнитный подвес.

Особенности STP-iXA4506:

Возможность работать с агрессивной средой благодаря внутреннему никелевому покрытию.
Химическая стойкость вкупе с высокоизлучающим покрытием ротора (STP- iXA4506B).
Улучшенная на 15% P-Q (давление - пропускная способность) производительность при высоких газовых нагрузках по сравнению с предыдущей версией STP-XA4503.
Защита встроенного контроллера от пыли и влаги (аналогично IP54).
Опция блока регулирования температур TMS для особо грубых и сложных процессов с большими газовыми нагрузками (версия с литерой STP- iXA4506CV/ STP- iXA4506BV).
Энергоэффективность: новый дизайн ротора снизил потребление электроэнергии на 20%. версии с опцией TMS: патронные нагреватели с потреблением энергии в 300 Вт – в 2 раза меньше, чем при использовании ленточных нагревателей.
Множество интерфейсов для передачи данных: RS232C/485, STP-Link, I/O, а также дополнительно Profibus, DeviceNet, Lonworks, EtherCAT.
