Активный Датчик Пирани APG100-XLC

Краткое описание

Компактный датчик Пирани от Edwards
Диапазон давления: атм — 10^-4 мбар
Версия с улучшенной защитой измерительного модуля от коррозии

Подробнее

Области применения

Промышленность, Наука

Характеристики

Параметр	APG-XM
Диапазон Давления	Атм - 10 ^-4 мбар
Погрешность Измерения	± 15% для < 10 мбар
Максимально Избыточное Давление (Бар)	10
Источник Питания (В DC)	от 15 до 30
Минимальное Напряжение Источника Питания (В DC)	13.5
Максимальное Напряжение Источника Питания (В DC)	32
Максимальная Потребляемая Мощность (Вт)	1
Сигнал на Выходе (В DC)	от 0 до 10
Задание Предустановок	Открытый Коллектор Транзистора
Задание Предустановок Максимальное Напряжение (В DC)	30
Задание Предустановок Максимальная Сила Тока (мА)	100
Фиксированный Хисторисиз (мВ (1/2 декады))	500
Разрешение Выставляемых Предустановок (мВ)	6
Диапазон Рабочих Температур (°С)	от +5 до +60
Диапазон Температур Хранения (°С)	от -30 до +70
Запекание	150°С со снятыми электронными компонентами
Допустимая Влажность Воздуха	Линейное уменьшение 80% Относительной Влажности в 31°С и ниже 50% Относительной Влажности в 40°С и выше
Допустима Высота	3000 м
Допустимая Температура Филамента	100°С выше окружающей температуры
Внутренний Объем (см ³ )	5
Вес NW16 (г)	85
Вес NW25 (г)	100
Соединительный Фланец	NW16, NW25 или DN40CF
Степень Защиты от Воздействий Окружающей Среды	IP 40

Описание

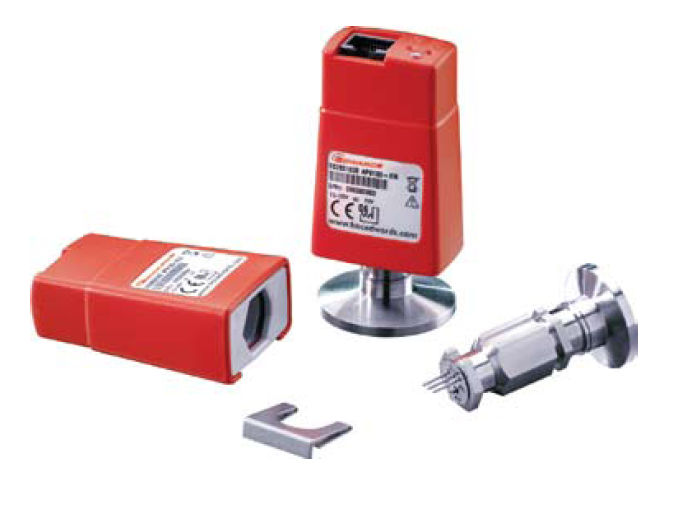

Датчик Пирани Edwards APG100-XLC — активный датчик Пирани в комплектации с улучшенной защитой от коррозии. Подобная комплектация наиболее подходит к приложениям, где измерительный модуль датчика активно контактирует с агрессивными, коррозионными средами. Датчик позволяет измерять давление в диапазоне от атм до 10^-4 мбар. Инженеры Edwards оптимизировали дизайн датчика, чтобы сделать его наиболее компактным для простоты установки в условиях ограниченного пространства. Датчик может быть подключен к контроллеру TIC и другими контроллерами для активных датчиков Edwards. Интеграция датчика APG в системы вакуумного контроля также легко осуществима благодаря линейному сигналу и возможности выставления предустановок. Легкость сервиса путем замены измерительного модуля делает APG100-XLC неотъемлемой частью вакуумных систем в различных областях науки и индустрии. Датчики прошли сертификацию по электрической безопасности CSA, С/US также не содержат свинца в соответствии с протоколами RoHS.

Увеличенный срок службы измерительного модуля при работе с агрессивными средами, коррозионными средами
Оптимизированный дизайн с удобным расположением портов подключения и настройки датчика
Улучшенная термостойкость измерительного элемента — запекание до 150°С
Возможность выставления предустановок для лучшего контроля над процессами
Соответствует высочайшим стандартам CSA, C/US электрической безопасности контрольно-измерительных приборов
Не содержит свинец-содержащих компонентов в соответствии с протоколами RoHS
Линейный сигнал на выходе 1 В / декада для лучшей интеграции датчика с системами контроля над процессами
Индикатор статуса датчика указывающий корректность работы или необходимость сервиса
Возможность удаленной калибровки

Особенности:

- Увеличенный срок службы измерительного модуля при работе с агрессивными средами, коррозионными средами
Оптимизированный дизайн с удобным расположением портов подключения и настройки датчика
Улучшенная термостойкость измерительного элемента - запекание до 150°С
Возможность выставления предустановок для лучшего контроля над процессами
Соответствует высочайшим стандартам CSA, C/US электрической безопасности контрольно-измерительных приборов
Не содержит свинец-содержащих компонентов в соответствии с протоколами RoHS
Линейный сигнал на выходе 1 В / декада для лучшей интеграции датчика с системами контроля над процессами
Индикатор статуса датчика указывающий корректность работы или необходимость сервиса
Возможность удаленной калибровки

Состав (комплектация)

Комплектация с улучшенной устойчивостью к коррозии APG100-XLC диапазон атм - 10^-4 мбар с соединительным фланцем NW16. Информация для заказа датчика: артикул D02603000. Артикул для заказа датчика с сертификатом калибровки D0260300C.
Комплектация с улучшенной устойчивостью к коррозии APG100-XLC диапазон атм - 10^-4 мбар с соединительным фланцем NW25. Информация для заказа датчика: артикул D02604000. Артикул для заказа датчика с сертификатом калибровки D0260400C.
