Сверхвысокий безмасляный вакуум
Производительность до 1200 л/с.
Предельный вакуум до 1 х 10-11 мбар.
Ионный насос TiTan XW
Краткое описание
Области применения
Характеристики
| Параметр для модели с элементомCV | Значение |
|---|---|
| Давление запуска (мбар) | ≤1x10 -3 |
| Срок службы при 1×10 -6 мбар (ч) | 50 000 |
| Предельное остаточное давление (мбар) | <1x10 -11 |
| Максимальная температура прогрева (°C) | 250 / 450 (со снятыми магнитами) |
| Фланец | DN 35 (2.75 in.) CFR |
| Вес (кг) | 25 |

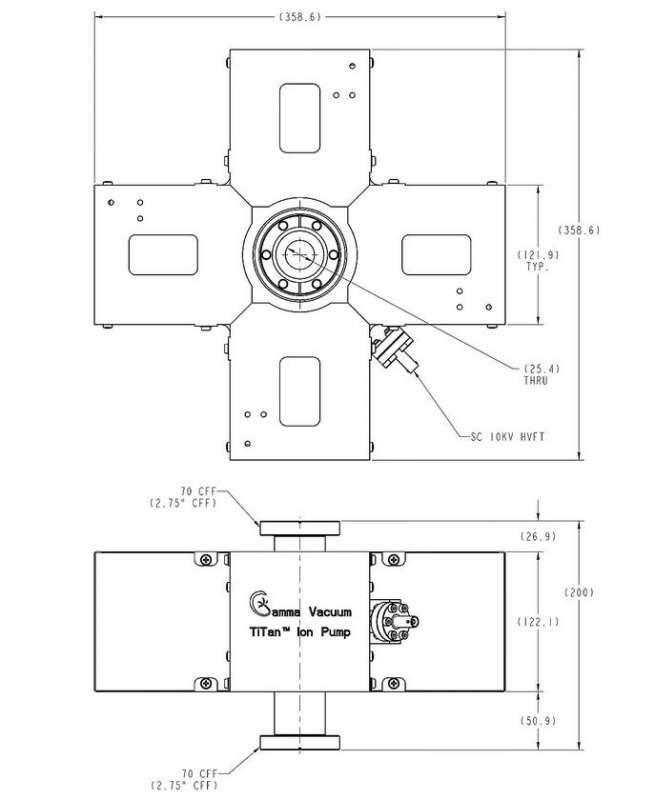

| Габариты, мм | 362 x 362 x 200 |
| Разница давления ΔP | approx. 1 x decade |
| Параметр для модели с элементомDI | Значение |
|---|---|
| Давление запуска (мбар) | ≤1x10 -3 |
| Срок службы при 1×10 -6 мбар (ч) | 50 000 |
| Предельное остаточное давление (мбар) | <1x10 -11 |
| Максимальная температура прогрева (°C) | 250 / 450 (со снятыми магнитами) |
| Фланец | DN 35 (2.75 in.) CFR |
| Вес (кг) | 25 |
| Габариты, мм | 362 x 362 x 200 |
| Разница давления ΔP | approx. 1 x decade |
Описание
Сверхвысоковакуумный ионный (магниторазрядный насос) TiTan X-WING – это Ионный (магниторазрядный) насос X-WING спроектирован для дифференциальной откачки в ускорительной технике, преимущественно для откачки трактов пучков или фотонных трактов. Насос является модульным, градиент давления зависит от количества насосов (модулей), соединенных последовательно, и размера используемых диафрагм. Одиночный насос позволяет получить разность давлений в 1 порядок. Абсолютно безмасляный насос, который способен создавать и поддерживать в вакуумных камерах разрежение до 10-11 мбар, обеспечивая скорость откачки до 1200 л/с (по азоту).
Насос может быть реализован в двух конфигурациях:
- насос c диодным элементом с двумя титановыми пластинами (CV). Такая модификация отлично подходит для откачки воздуха и химически активных газов.
- насос c диодным элементом с двумя пластинами: титановой и танталовой (DI). Такая модификация отлично подходит для откачки воздуха, инертных и химически активных газов.

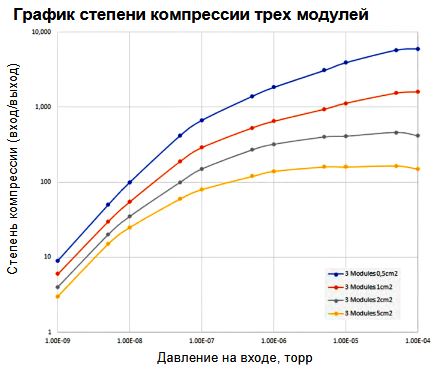

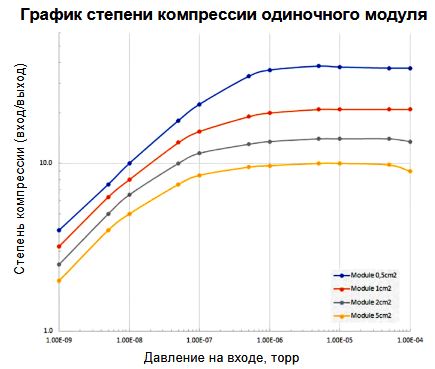

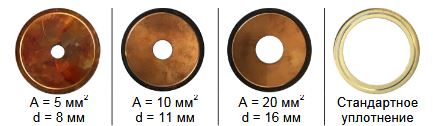

Градиент давления можно корректировать, используя диафрагмы с различной апертурой между модулями и вакуумной системой:
- Один модуль с площадью сечения диафрагмы ~10 мм²позволяет получить разность давленияв 1 порядок;
- Апертура меньшего размера создает более крутой градиент давления;
- Геометрия апертуры не ограничена круглым сечением;
- Размер апертуры может быть подогнан и оптимизирован на месте.
- Высокая надежность
- Абсолютно сухой вакуум
- Вакуум до 10-11 мбар
- Отсутствие механической вибрации
Особенности TiTan X-WING:
- Предельное остаточное давление до 1х10-11 мбар.
- Отличная откачка инертных газов (DI).
- Отличная откачка химически активных газов (CV).
- Стабильность вакуума.
- Длина отдельного модуля всего 20 см.
- Несколько модулей могут быть соединены последовательно.
- Изменяя количество модулей можно увеличивать градиент давления между первым и последним фланцами модулей.
- Стойкость к высокой температуре: до 250°C с магнитами и до 450°C - без.
- Нет необходимости в регулярном техническом обслуживании.
- Низкие эксплуатационные расходы по сравнению с насосами других типов, которые обеспечивают такой уровень вакуума: для работы насоса, необходимо только подключить его к контроллеру и к электрической сети.
Состав (комплектация)
Информация для заказа насосов TiTan X-WING:
Форма артикула (пишется в одну строчку без дефисов, подставьте вместо литер символы в пояснении ниже): XW-CV-2D-SC-N-N, где
X-WING – наименование модели.
Элемент:
- CV – Стандартный, две пластины из титана.
- DI – Комбинированный, одна пластина из титана, вторая из тантала.
Фланцы:
- 2D - Два фланца, DN 35 (2.75 in.) CFR.
Разъем питания:
- SC - SAFECONNTM 10kV SHV.
- FI - Fisher
Нагреватели:
- NN - Без нагревателя.
- 1N - 110-вольтные, 90-130 номинальное напряжение
- 2N - 220-вольтные, 400-240 номинальное напряжение
