Ионный насос TiTan 45S

Сохранить карточку в PDF Скачать опросный лист
Распечатать
Ионный насос TiTan 45S
Все товары Edwards
Краткое описание

Сверхвысокий безмасляный вакуум
Производительность до 40 л/с.
Предельный вакуум до 1 х 10-11 мбар.

Подробнее
Области применения
Электронные микроскопы, Литография, Анализ поверхности, Масс-спектрометрия, Ускорители частиц, Лазеры на свободных электронах
Спасибо

Характеристики

Параметр для модели с элементомCV/CVX Значение

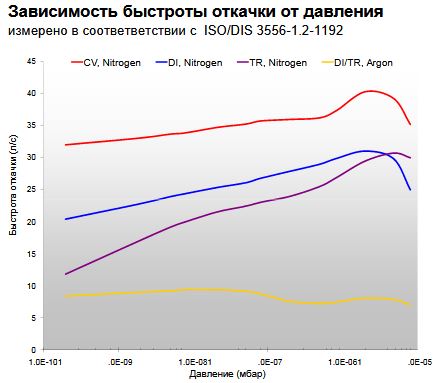

Быстрота откачки (л/с, N2) 40
Давление запуска (мбар) ≤1x10 -3
Срок службы при 1×10 -6 мбар (ч) 50 000
Предельное остаточное давление (мбар) <1x10 -11
Максимальная температура прогрева (°C) 250 / 450 (со снятыми магнитами)
Фланец DN 63 (4.5 in.) CFR
Вес (кг) 16

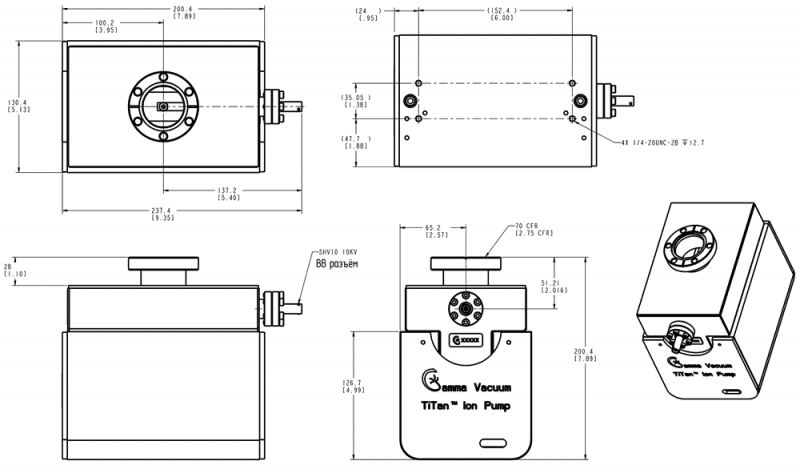

Габариты, мм 201 x 208 x 131
Параметр для модели с элементомDI/DIX Значение
Быстрота откачки (л/с, N2) 15
Давление запуска (мбар) ≤1x10 -3
Срок службы при 1×10 -6 мбар (ч) 50 000
Предельное остаточное давление (мбар) <1x10 -11
Максимальная температура прогрева (°C) 200 / 450 (со снятыми магнитами)
Фланец DN 63 (4.5 in.) CFR
Вес (кг) 16
Габариты, мм 201 x 208 x 131
Параметр для модели с элементомTR Значение
Быстрота откачки (л/с, N2) 15
Давление запуска (мбар) ≤1x10 -3
Срок службы при 1×10 -6 мбар (ч) 80 000
Предельное остаточное давление (мбар) <1x10 -11
Максимальная температура прогрева (°C) 200 / 450 (со снятыми магнитами)
Фланец DN 63 (4.5 in.) CFR
Вес (кг) 16
Габариты, мм 201 x 208 x 131
  • Описание
  • Дополнительная информация

Описание

Сверхвысоковакуумный ионный (магниторазрядный насос) TiTan 45S – это абсолютно безмасляный насос, который способен создавать и поддерживать в небольших вакуумных камерах разрежение до 10-11 мбар, обеспечивая скорость откачки до 40 л/с (по азоту).

TiTan 45S может быть реализован в двух конфигурациях:

  1. насос c диодным элементом с двумя титановыми пластинами (CV/CVX). Такая модификация отлично подходит для откачки воздуха и химически активных газов.
  2. насос c диодным элементом с двумя пластинами: титановой и танталовой (DI/DIX). Такая модификация отлично подходит для откачки воздуха, инертных и химически активных газов.
  3. насос с триодным элементом со щелевыми титановыми пластинами (TR). Отлично подходит для откачки воздуха, химически активных газов и особенно инертных газов. Такая конфигурация обладает на 25% меньшей скоростью откачки химически активных газов, по сравнению с CV элементом.

Данный насос отлично зарекомендовал себя в приборостроении, но его так же можно использовать в компактных лабораторных установках.

  • Высокая надежность
  • Абсолютно сухой вакуум
  • Вакуум до 10-11 мбар
  • Отсутствие механической вибрации

Особенности TiTan 45S:

  • Предельное остаточное давление до 1х10-11 мбар.
  • Отличная откачка инертных газов (DI/DIX, TR).
  • Отличная откачка химически активных газов (CV, CVX).
  • Стабильность вакуума.
  • Отсутствие механической вибрации и минимизация электрических помех.
  • Высокая радиационная стойкость: материалы, из которых изготавливаются насосы, устойчивы к облучению свыше 108 грей.
  • Стойкость к высокой температуре: до 250°C с магнитами и до 450 °C - без.
  • Нет необходимости в регулярном техническом обслуживании.
  • Низкие эксплуатационные расходы по сравнению с насосами других типов, которые обеспечивают такой уровень вакуума: для работы насоса, необходимо только подключить его к контроллеру и к электрической сети.

Состав (комплектация)

Информация для заказа насосов TiTan 45S:

Форма артикула (пишется в одну строчку без дефисов, подставьте вместо литер символы в пояснении ниже): 45S-CV-2V-SC-N-N, где

45S – наименование модели.

Элемент:

  • CV – Стандартный, две пластины из титана.
  • DI – Комбинированный, одна пластина из титана, вторая из тантала.
  • TR – Триодный, щелевые титановые пластины.
  • CVX - Стандартный, две пластины из титана, SEM-экранирование.
  • DIX - Комбинированный, одна пластина из титана, вторая из тантала, SEM-экранирование.

Фланцы:

  • 2H - Один фланец, DN 35 (2.75in.CFR), горизонтальная ориентация.
  • 2V - Один фланец, DN 35 (2.75in.CFR), вертикальная ориентация.
  • 2D - Два фланца, DN 35 (2.75in.CFR).
  • 4D - Два фланца, DN 63 (4.5 in. CFR).

Разъем питания:

  • SC - SAFECONNTM 10kV SHV.
  • OP – PerkinElmer.
  • VR – StarCell.
  • OV - Old varian.
  • FI - Fisher

Нагреватели:

  • N - Без нагревателя.
  • 110 - 110-вольтные, 90-130 номинальное напряжение
  • 220 - 220-вольтные, 200-240 номинальное напряжение

TSP/NEG:

  • N - Без опции.
  • N50 - 50 л/с, NEG**
  • N100 - 100 л/с, NEG**
  • N200 - 200 л/с, NEG**

* Необходимо выбрать соответствующий высоковольтный кабель и контроллер для работы насоса

** NEG - геттерные насосы, которые входят в состав магниторазрядного насоса. Принцип работы основан на хемосорбции и абсорбции. Материал геттера состоит из сплава Zr-V-Fe, обладает высокой скоростью поглощения по водороду.
