Винтовой насос GXS 750

Все товары Edwards

Краткое описание

Безмасляный вакуум
Производительность до 740 м³/ч
Вакуум до 3x10^-3мбар

Подробнее

Области применения

Металлургия, Покрытие, Сушка, Плазменные процессы, Солнечная энергетика, Производство светодиодов, Создание вакуума для имитации космического пространства

Характеристики

Параметр	Значение
Модель насоса	GXS 750

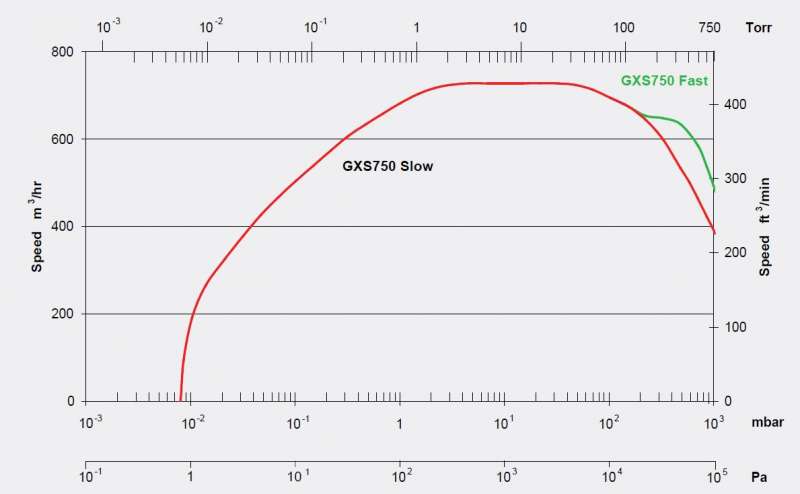

Скорость откачки, м ³ /ч	740
Предельное давление, мбар	3x10 ^-3
Технологическое соединение, впуск	ISO100
Технологическое соединение, выпуск	NW50
Номинальная мощность двигателя, кВт	22
Максимальное давление подачи охлаждающей воды, бар	6.9
Минимальный расход охлаждающей воды, л/мин	12–19
Диапазон давлений подачи продувочного газа, бар	2.5–6.9
Расход продувочного газа в простых условиях эксплуатации, л/мин	12
Расход продувочного газа в нормальных условиях эксплуатации, л/мин	18–146
Объем смазки редуктора, л	2.8
Уровень шума, дБ	70
Масса насоса, кг	679
Диапазон окружающей температуры (рабочий), °С	От 5 до +40
Диапазон окружающей температуры (хранение), °С	От -45 до +55

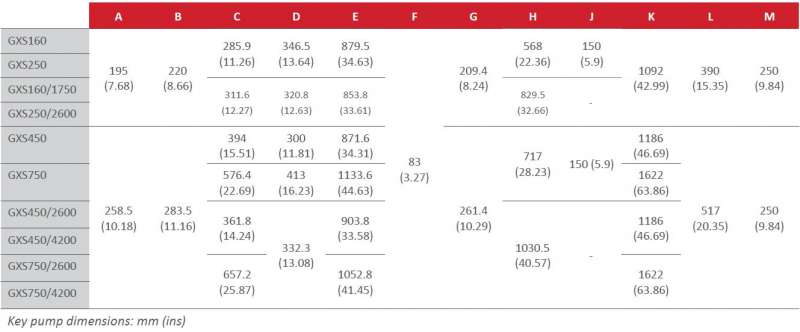

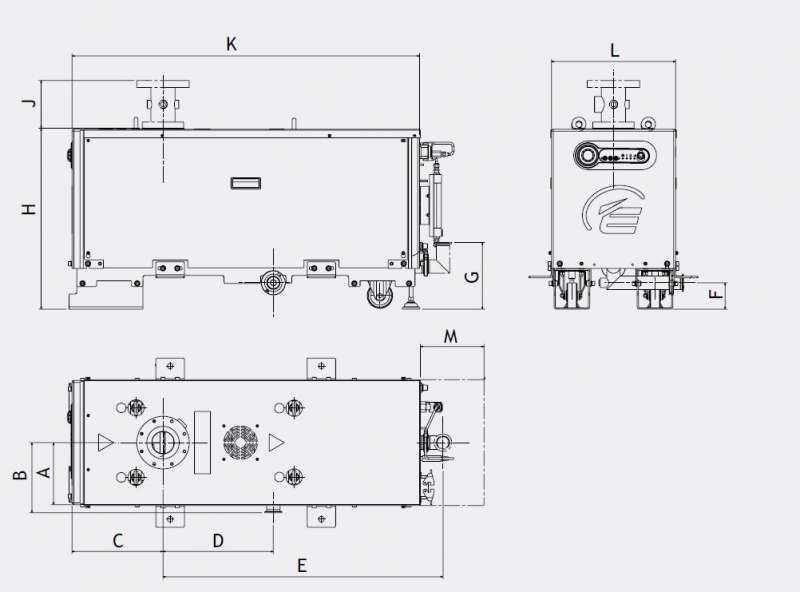

Размеры корпуса, мм	1622 x 517 x 717
Максимальное впускное давление (абс.), мбар	1000
Максимальное выпускное давление (абс.), мбар	1400
Максимальная относительная влажность при эксплуатации до 31°С, %	80

Описание

Безмасляный винтовой насос Edwards GXS 750 – это передовое решение компании Edwards в области сухого вакуума. Насос отвечают высоким требованиям, которые предъявляются к технологиям перекачивания технических газов промышленного назначения. Эта линейка задает новые стандарты по производительности, надежности и стоимости владения устройств, используемых в тяжелых условиях.

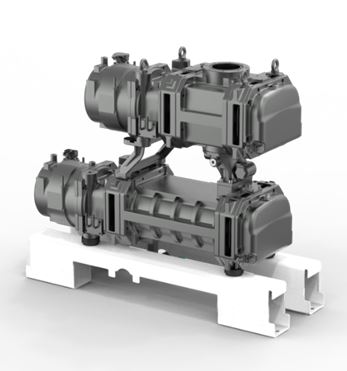

Основой работы насоса GXS 750 является винтовая пара – статор и ротор, имеющие специальный профиль, напоминающий намотанную на вал спираль. Такая геометрия винтового профиля определяет откачные характеристики насоса и является запатентованной технологией компании Edwards.

Помимо передовых решений в области строения и надежности основных рабочих элементов насоса компания Edwards предлагает клиентам обширный набор опций и аксессуаров в GXS 750, которые позволяют кастомизировать насос под любые технологические задачи. Насос оборудован системами, которые позволяют осуществлять контроль и проводить мониторинг состояния различными способами: от ручного управления через встроенную панель со светодиодным индикатором до дисплейного терминала управления устройством (PDT), распределенной системы управления (РСУ) и нескольких вариантов последовательного интерфейса (включая Ethernet).

Вдобавок к системам мониторинга и контроля GXS 750 оснащен различными системами продувки и очистки, которые позволяют защитить насос от технологической пыли или очистить его от возможных грязевых отложений. В зависимости от сложности технологического процесса клиент может выбрать вариант исполнения насоса, который наилучшим образом подойдет для выполнения производственной задачи.

Широкие возможности кастомизации насоса под любые технологические задачи
Безмасляный вакуум до 3x10^-3мбар
Запатентованный профиль винтовой пары
Низкая стоимость обслуживания и владения

Особенности Edwards GXS 750:

Прекрасные откачные характеристики и уровень вакуума
Возможность работы в самых суровых условиях, благодаря системам продувки и очистки
Запатентованный винтовой механизм, который отличается высокой надежностью и увеличенными временными интервалами сервисного обслуживания.
Множество вариантов управления и контроля
Широкий ассортимент аксессуаров для гибкой настройки насоса под технологические задачи

Технологии защиты от загрязнений, которые используются в насосеGXS:

Продувка уплотнений вала [Shaft seal purge] (SSP)
Продувка впускной линии [Inlet purge] (Inlet)
- Используется для сокращения времени прогрева насоса или для сушки и очистки рабочей камеры насоса во время остановки
Продувка газобалластом [Gas ballast] (GB)
- Регулируемый поток газа в рабочую камеру во время работы насоса для снижения конденсации загрязнений
Продувка выпускной линии [Exhaust pressure monitor & purge] (Exh PM)
- Помогает обнаружить и предотвратить засорение выхлопной системы
Продувка интенсивным потоком газа [High Flow Purge] (HFP)
- Используется для очистки рабочей камеры от пылевых загрязнений
Промывка рабочей камеры растворителем [Solvent Flush] (SF)
- Используется для очистки механизма рабочей камеры от пыли, смол и других технологических загрязнений
Высоковакуумная продувка редуктора [High vacuum gearbox purge] (HVP)

Состав (комплектация)

Информация для заказа насоса GXS 750

Комплектация	Артикул
GXS750F LV LD SE SK	GSL122000000
GXS750F LV LD RE CA	GSL122050000
GXS750F LV MD SE SK	GSL122300000
GXS750F LV MD RE CA	GSL122350000
GXS750F LV MD+ SE SK	GSL122400000
GXS750F LV MD+ RE CA	GSL122450000
GXS750F HV LD SE SK	GSL152000000
GXS750F HV LD RE CA	GSL152050000
GXS750F HV MD SE SK	GSL152300000
GXS750F HV MD RE CA	GSL152350000
GXS750F HV MD+ SE SK	GSL152400000
GXS750F HV MD+ RE CA	GSL152450000

Примечание к комплектациям GXS 750:

Варианты напряжения

Низкое напряжение 200-230V 3phase 50/60Hz (LV)
Высокое напряжение 380-460V 3phase 50/60Hz (HV)

Варианты оснащения системой очистки

Для простых условий эксплуатации (LD)
Для нормальных условий эксплуатации (MD)
Для тяжелых условий эксплуатации (MD+)

Расположения выхлопного отверстия

На боковой стороне насоса (SE)
На задней стороне насоса (RE)

Варианты установки насоса на полу

Насос стоит на ножках (SK)
Насос стоит на колёсиках (CA)

Важная информация об особенностях комплектаций:

Для работы насосов серии GXS в конфигурации «MD+» необходим дисплейный терминал управления PDT.
Для работы насоса GXS 750 в конфигурации MD (нормальные условия эксплуатации) необходим дисплейный терминал управления PDT.

Расшифровка обозначения артикула:
