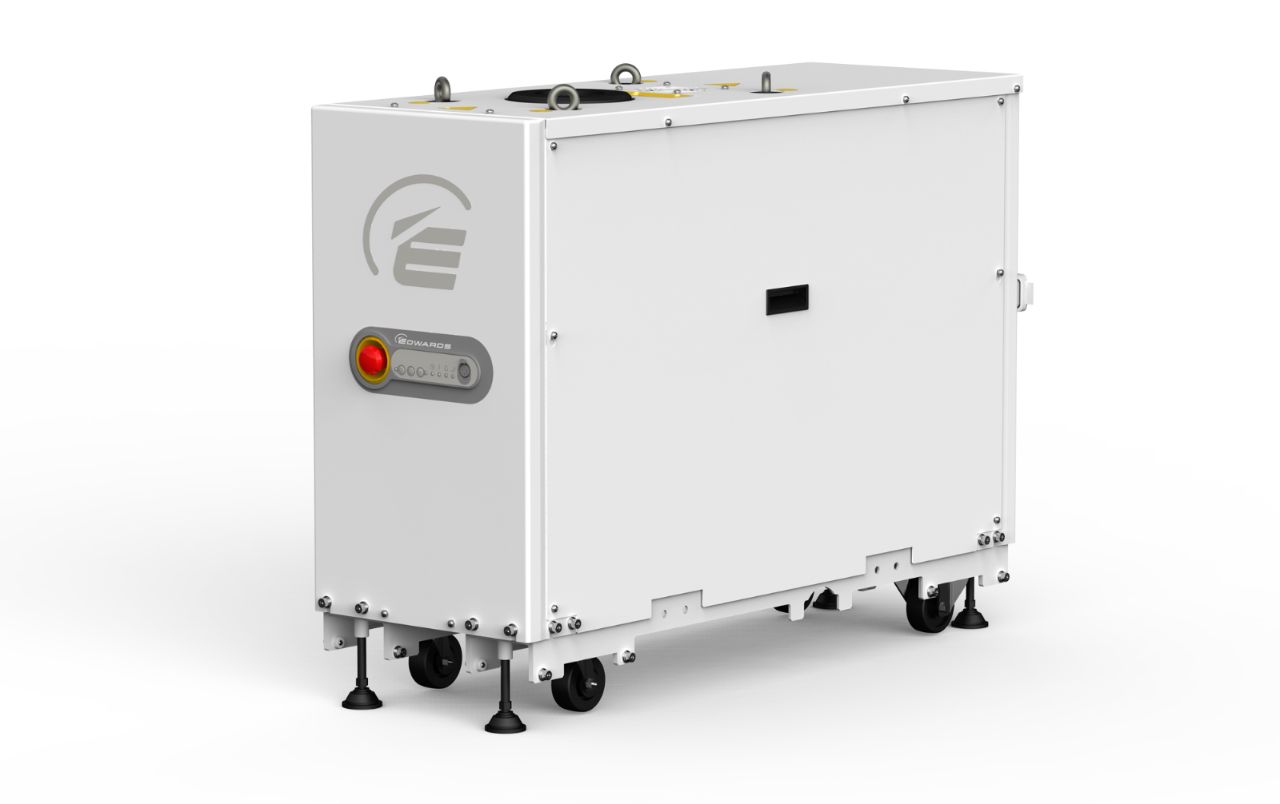

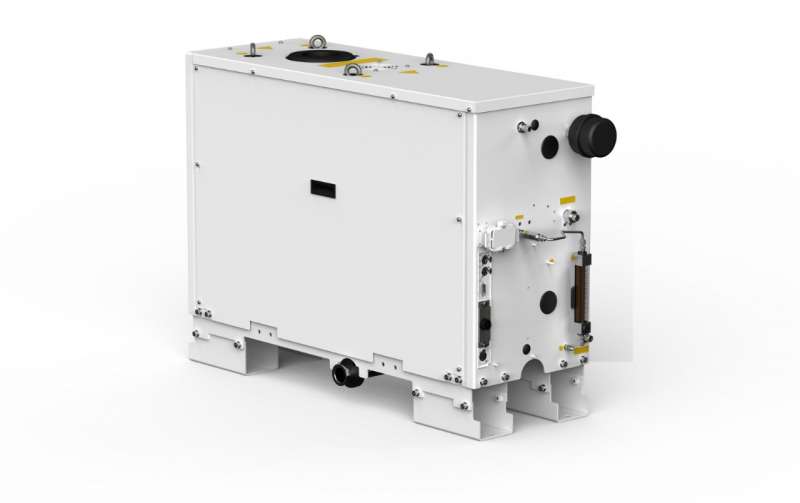

Винтовой насос GXS 250/2600

Все товары Edwards

Краткое описание

Безмасляный вакуум
Производительность до 1900 м³/ч
Вакуум до 5x10^-4мбар

Подробнее

Области применения

Металлургия, Покрытие, Сушка, Плазменные процессы, Солнечная энергетика, Производство светодиодов, Создание вакуума для имитации космического пространства

Характеристики

Параметр	Значение
Модель насоса	GXS 250/2600

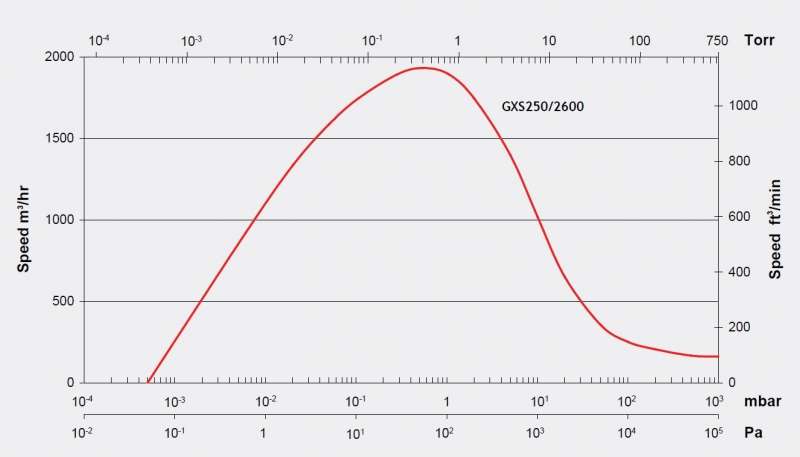

Скорость откачки, м ³ /ч	1900
Предельное давление, мбар	5x10 ^-4
Технологическое соединение, впуск	ISO160
Технологическое соединение, выпуск	NW40
Номинальная мощность двигателя винтового модуля, кВт	7.5
Номинальная мощность двигателя бустерного модуля, кВт	7.5
Максимальное давление подачи охлаждающей воды, бар	6.9
Минимальный расход охлаждающей воды, л/мин	7
Диапазон давлений подачи продувочного газа, бар	2.5–6.9
Расход продувочного газа в простых условиях эксплуатации, л/мин	12
Расход продувочного газа в нормальных условиях эксплуатации, л/мин	18–52
Объем смазки редуктора, л	1,4
Уровень шума, дБ	64
Масса насоса, кг	515
Диапазон окружающей температуры (рабочий), °С	От 5 до +40
Диапазон окружающей температуры (хранение), °С	От -45 до +55

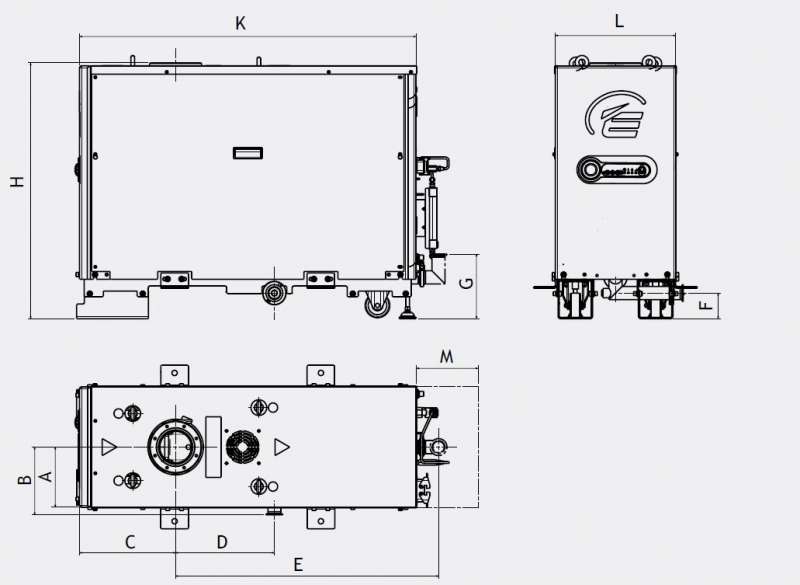

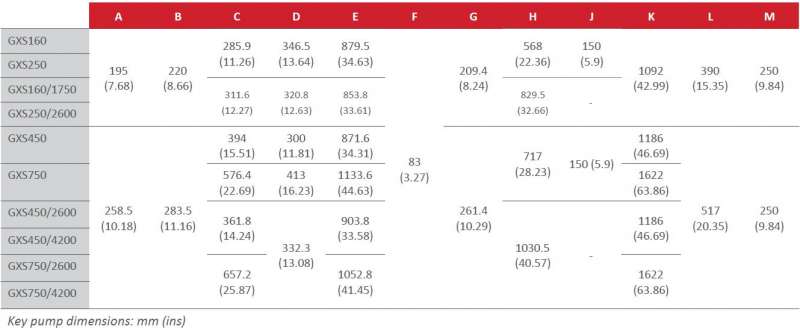

Размеры корпуса, мм	1092 x 390 x 830
Максимальное впускное давление (абс.), мбар	1000
Максимальное выпускное давление (абс.), мбар	1400
Максимальная относительная влажность при эксплуатации до 31°С, %	80

Описание

Безмасляный винтовой насос Edwards GXS 250/2600 – это передовое решение компании Edwards в области сухого вакуума. Насос отвечают высоким требованиям, которые предъявляются к технологиям перекачивания технических газов промышленного назначения. Эта линейка задает новые стандарты по производительности, надежности и стоимости владения устройств, используемых в тяжелых условиях.

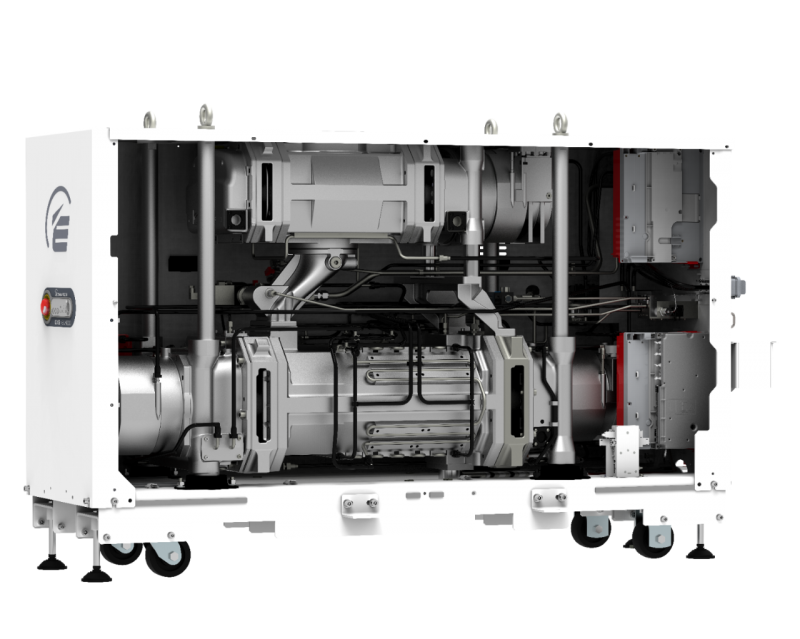

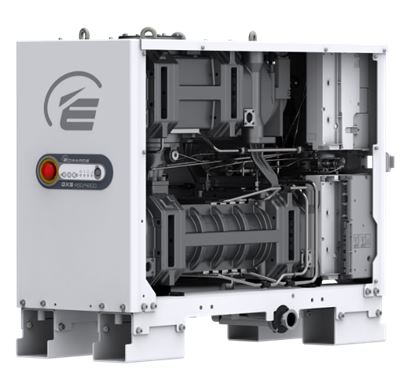

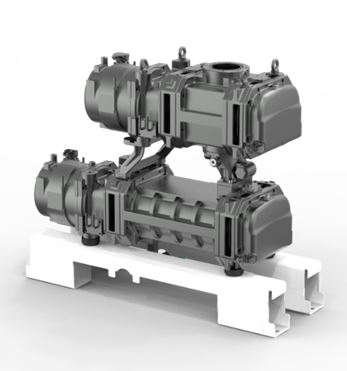

Основой работы насоса GXS 250/2600 является винтовая пара – статор и ротор, имеющие специальный профиль, напоминающий намотанную на вал спираль. Такая геометрия винтового профиля определяет откачные характеристики насоса и является запатентованной технологией компании Edwards. Вдобавок к винтовой паре в корпусе насоса установлен бустреный насос Рутса. Благодаря дополнительной бустерной ступени производительность насоса GXS 250/2600 превосходит примерно в десять раз производительность насоса GXS 250, а предельное давление ниже на порядок.

Помимо передовых решений в области строения и надежности основных рабочих элементов насоса компания Edwards предлагает клиентам обширный набор опций и аксессуаров в GXS 250/2600, которые позволяют кастомизировать насос под любые технологические задачи. Насос оборудован системами, которые позволяют осуществлять контроль и проводить мониторинг состояния различными способами: от ручного управления через встроенную панель со светодиодным индикатором до дисплейного терминала управления устройством (PDT), распределенной системы управления (РСУ) и нескольких вариантов последовательного интерфейса (включая Ethernet).

Вдобавок к системам мониторинга и контроля GXS 250/2600 оснащен различными системами продувки и очистки, которые позволяют защитить насос от технологической пыли или очистить его от возможных грязевых отложений. В зависимости от сложности технологического процесса клиент может выбрать вариант исполнения насоса, который наилучшим образом подойдет для выполнения производственной задачи.

Вакуумный насос GXS 250/2600 доступен во взрывозащищенном исполнении ATEX. Класс внутренней взрывозащиты: II 3G c IIC T3.

Широкие возможности кастомизации насоса под любые технологические задачи
Безмасляный вакуум до 5x10^-4мбар
Запатентованный профиль винтовой пары
Низкая стоимость обслуживания и владения

ОсобенностиEdwardsGXS250/2600:

Прекрасные откачные характеристики и уровень вакуума

Возможность работы в самых суровых условиях, благодаря системам продувки и очистки

Запатентованный винтовой механизм, который отличается высокой надежностью и увеличенными временными интервалами сервисного обслуживания.

Множество вариантов управления и контроля

Широкий ассортимент аксессуаров для гибкой настройки насоса под технологические задачи

Технологии защиты от загрязнений, которые используются в насосеGXS:

Продувка уплотнений вала [Shaft seal purge] (SSP)

Продувка впускной линии [Inlet purge] (Inlet)

Используется для сокращения времени прогрева насоса или для сушки и очистки рабочей камеры насоса во время остановки

Продувка газобалластом [Gas ballast] (GB)

Регулируемый поток газа в рабочую камеру во время работы насоса для снижения конденсации загрязнений

Продувка выпускной линии [Exhaust pressure monitor & purge] (Exh PM)

Помогает обнаружить и предотвратить засорение выхлопной системы

Продувка интенсивным потоком газа [High Flow Purge] (HFP)

Используется для очистки рабочей камеры от пылевых загрязнений

Промывка рабочей камеры растворителем [Solvent Flush] (SF)

Используется для очистки механизма рабочей камеры от пыли, смол и других технологических загрязнений

Высоковакуумная продувка редуктора [High vacuum gearbox purge] (HVP)

Состав (комплектация)

Информация для заказа насоса GXS 250/2600

Комплектация	Артикул
GXS250/2600F LV LD SE SK	GSB120000000
GXS250/2600F LV LD RE CA	GSB120050000
GXS250/2600F LV MD SE SK	GSB120300000
GXS250/2600F LV MD RE CA	GSB120350000
GXS250/2600F LV MD+ SE SK	GSB120400000
GXS250/2600F LV MD+ RE CA	GSB120450000
GXS250/2600F HV LD SE SK	GSB150000000
GXS250/2600F HV LD RE CA	GSB150050000
GXS250/2600F HV MD SE SK	GSB150300000
GXS250/2600F HV MD RE CA	GSB150350000
GXS250/2600F HV MD+ SE SK	GSB150400000
GXS250/2600F HV MD+ RE CA	GSB150450000
GXS250/2600F HV MD SE SK CAT3I	NRF136003
GXS250/2600F HV MD RE CA CAT3I	NRF136004
