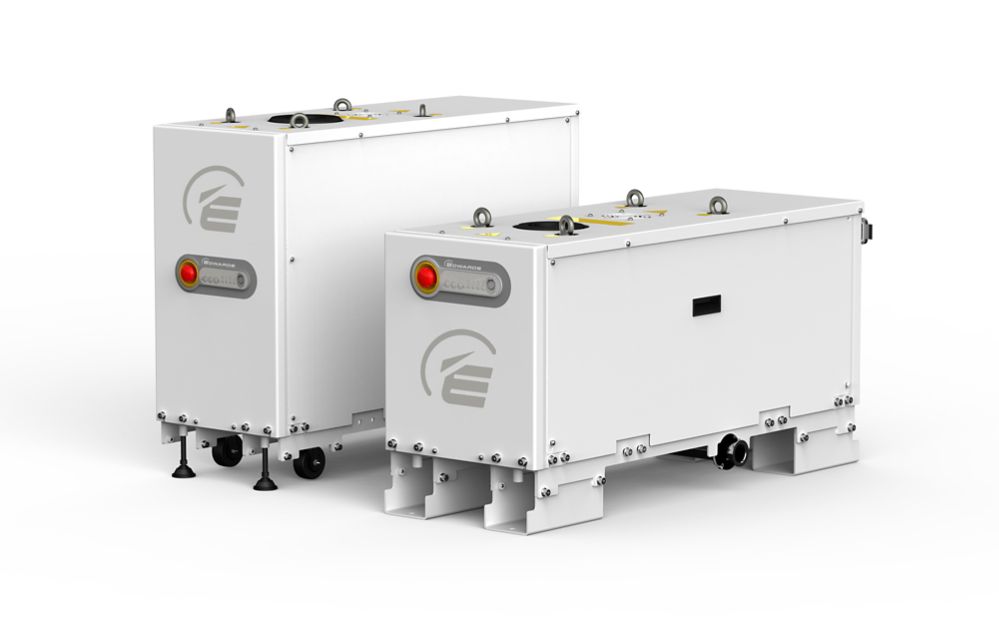

Винтовой насос GXS 160

Все товары Edwards

Краткое описание

Безмасляный вакуум
Производительность до 160 м³/ч
Вакуум до 7x10^-3мбар

Подробнее

Области применения

Металлургия, Покрытие, Сушка, Плазменные процессы, Солнечная энергетика, Производство светодиодов, Создание вакуума для имитации космического пространства

Характеристики

Параметр	Значение
Модель насоса	GXS 160

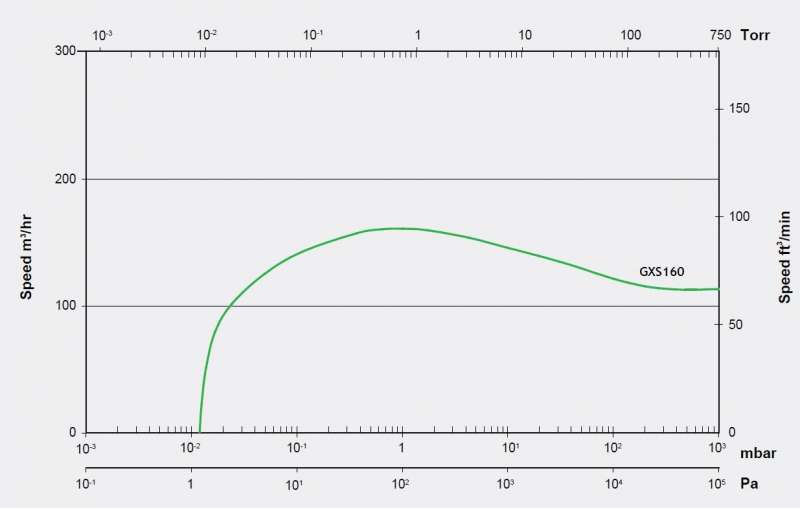

Скорость откачки, м ³ /ч	160
Предельное давление, мбар	7x10 ^-3
Технологическое соединение, впуск	ISO63
Технологическое соединение, выпуск	NW40
Номинальная мощность двигателя, кВт	7.5
Максимальное давление подачи охлаждающей воды, бар	6.9
Минимальный расход охлаждающей воды, л/мин	4
Диапазон давлений подачи продувочного газа, бар	2.5–6.9
Расход продувочного газа в простых условиях эксплуатации, л/мин	12
Расход продувочного газа в нормальных условиях эксплуатации, л/мин	18–52
Объем смазки редуктора, л	0.7
Уровень шума, дБ	64
Масса насоса, кг	304
Диапазон окружающей температуры (рабочий), °С	От 5 до +40
Диапазон окружающей температуры (хранение), °С	От -45 до +55

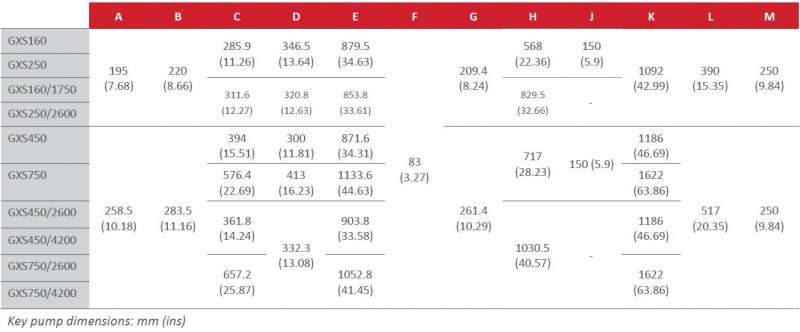

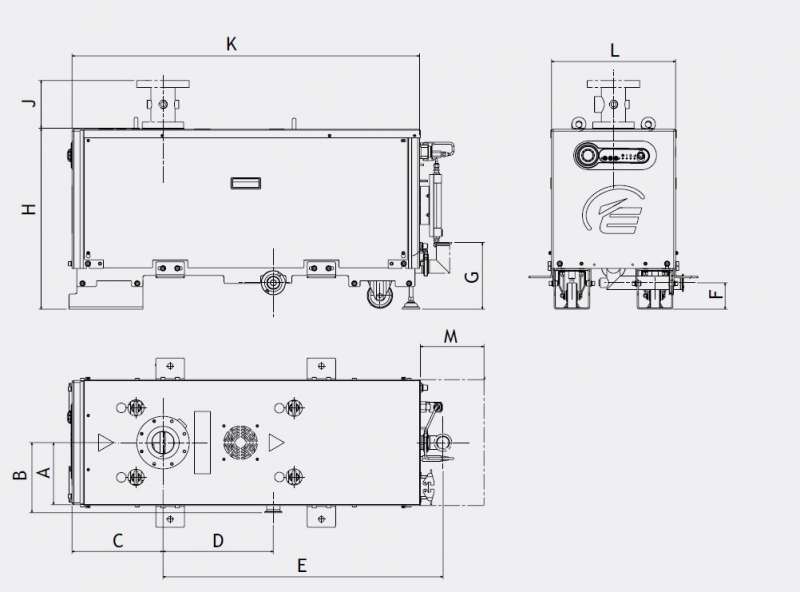

Размеры корпуса, мм	1092 x 390 x 568
Максимальное впускное давление (абс.), мбар	1000
Максимальное выпускное давление (абс.), мбар	1400
Максимальная относительная влажность при эксплуатации до 31°С, %	80

Описание

Безмасляный винтовой насос Edwards GXS 160 – это передовое решение компании Edwards в области сухого вакуума. Насос отвечают высоким требованиям, которые предъявляются к технологиям перекачивания технических газов промышленного назначения. Эта линейка задает новые стандарты по производительности, надежности и стоимости владения устройств, используемых в тяжелых условиях.

Основой работы насоса GXS 160 является винтовая пара – статор и ротор, имеющие специальный профиль, напоминающий намотанную на вал спираль. Такая геометрия винтового профиля определяет откачные характеристики насоса и является запатентованной технологией компании Edwards.

Помимо передовых решений в области строения и надежности основных рабочих элементов насоса компания Edwards предлагает клиентам обширный набор опций и аксессуаров в GXS 160, которые позволяют кастомизировать насос под любые технологические задачи. Насос оборудован системами, которые позволяют осуществлять контроль и проводить мониторинг состояния различными способами: от ручного управления через встроенную панель со светодиодным индикатором до дисплейного терминала управления устройством (PDT), распределенной системы управления (РСУ) и нескольких вариантов последовательного интерфейса (включая Ethernet).

Вдобавок к системам мониторинга и контроля GXS 160 оснащен различными системами продувки и очистки, которые позволяют защитить насос от технологической пыли или очистить его от возможных грязевых отложений. В зависимости от сложности технологического процесса клиент может выбрать вариант исполнения насоса, который наилучшим образом подойдет для выполнения производственной задачи.

Широкие возможности кастомизации насоса под любые технологические задачи
Безмасляный вакуум до 7x10^-3мбар
Запатентованный профиль винтовой пары
Низкая стоимость обслуживания и владения

Особенности Edwards GXS 160:

Прекрасные откачные характеристики и уровень вакуума
Возможность работы в самых суровых условиях, благодаря системам продувки и очистки
Запатентованный винтовой механизм, который отличается высокой надежностью и увеличенными временными интервалами сервисного обслуживания.
Множество вариантов управления и контроля
Широкий ассортимент аксессуаров для гибкой настройки насоса под технологические задачи

Технологии защиты от загрязнений, которые используются в насосе GXS:

Продувка уплотнений вала [Shaft seal purge] (SSP)
Продувка впускной линии [Inlet purge] (Inlet)

Используется для сокращения времени прогрева насоса или для сушки и очистки рабочей камеры насоса во время остановки

Продувка газобалластом [Gas ballast] (GB)

Регулируемый поток газа в рабочую камеру во время работы насоса для снижения конденсации загрязнений

Продувка выпускной линии [Exhaust pressure monitor & purge] (Exh PM)

Помогает обнаружить и предотвратить засорение выхлопной системы

Продувка интенсивным потоком газа [High Flow Purge] (HFP)

Используется для очистки рабочей камеры от пылевых загрязнений

Промывка рабочей камеры растворителем [Solvent Flush] (SF)

Используется для очистки механизма рабочей камеры от пыли, смол и других технологических загрязнений

Высоковакуумная продувка редуктора [High vacuum gearbox purge] (HVP)

Состав (комплектация)

Информация для заказа насоса GXS 160

Комплектация	Артикул
GXS160F LV LD SE SK	GS2120000000
GXS160F LV LD RE CA	GS2120050000
GXS160F LV MD SE SK	GS2120300000
GXS160F LV MD RE CA	GS2120350000
GXS160F LV MD+ SE SK	GS2120400000
GXS160F LV MD+ RE CA	GS2120450000
GXS160F HV LD SE SK	GS2150000000
GXS160F HV LD RE CA	GS2150050000
GXS160F HV MD SE SK	GS2150300000
GXS160F HV MD RE CA	GS2150350000
GXS160F HV MD+ SE SK	GS2150400000
GXS160F HV MD+ RE CA	GS2150450000
