Винтовой насос GXS 160/1750

Сохранить карточку в PDF Скачать опросный лист
Распечатать

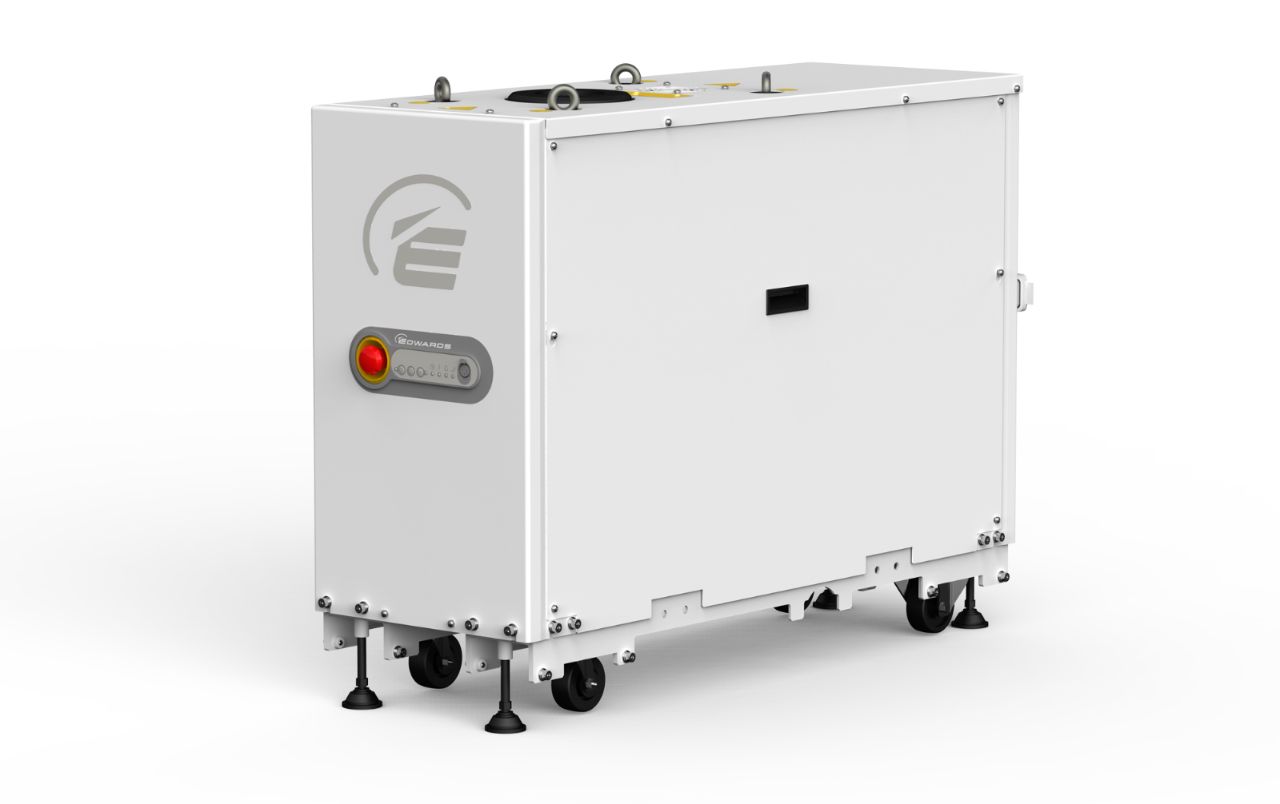

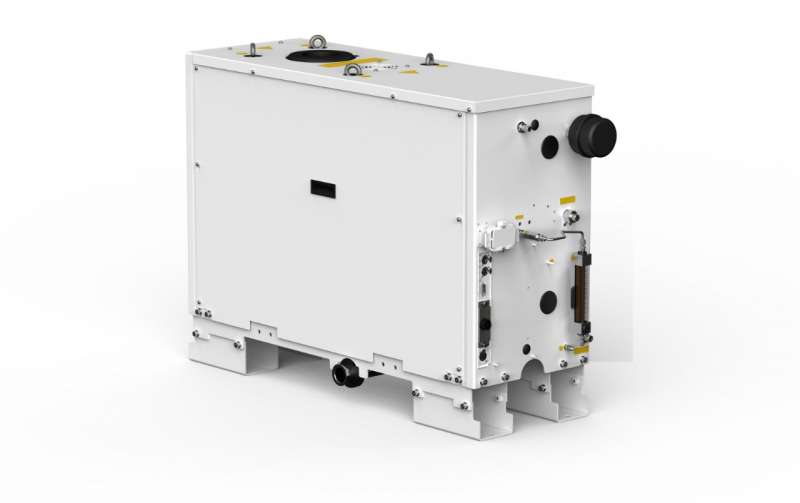

Винтовой насос GXS 160/1750
Все товары Edwards
Краткое описание

Безмасляный вакуум
Производительность до 1160 м3/ч
Вакуум до 7x10-4 мбар

Подробнее
Области применения
Металлургия, Покрытие, Сушка, Плазменные процессы, Производство светодиодов, Создание вакуума для имитации космического пространства
Спасибо

Характеристики

Параметр Значение
Модель насоса GXS 160/1750

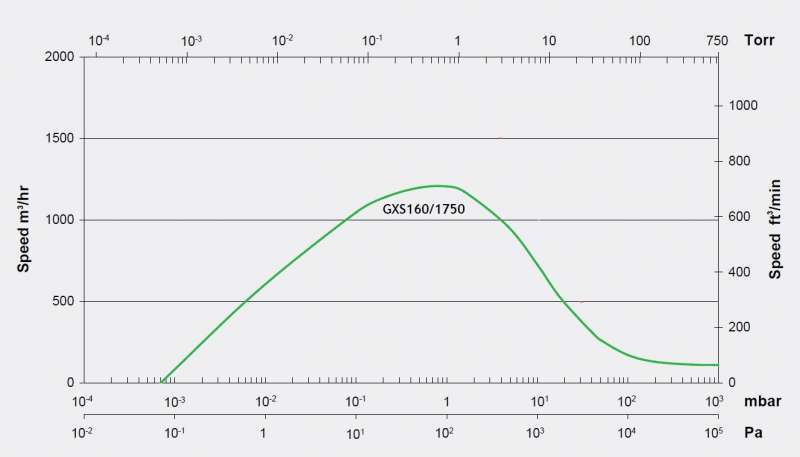

Скорость откачки, м 3 /ч 1160
Предельное давление, мбар 7x10 -4
Технологическое соединение, впуск ISO100
Технологическое соединение, выпуск NW40
Номинальная мощность двигателя винтового модуля, кВт 7.5
Номинальная мощность двигателя бустерного модуля, кВт 4.5
Максимальное давление подачи охлаждающей воды, бар 6.9
Минимальный расход охлаждающей воды, л/мин 7
Диапазон давлений подачи продувочного газа, бар 2.5–6.9
Расход продувочного газа в простых условиях эксплуатации, л/мин 12
Расход продувочного газа в нормальных условиях эксплуатации, л/мин 18–52
Объем смазки редуктора, л 1,4
Уровень шума, дБ 64
Масса насоса, кг 475
Диапазон окружающей температуры (рабочий), °С От 5 до +40
Диапазон окружающей температуры (хранение), °С От -45 до +55

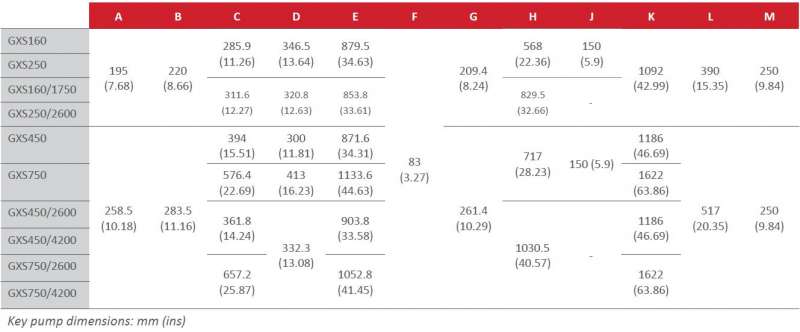

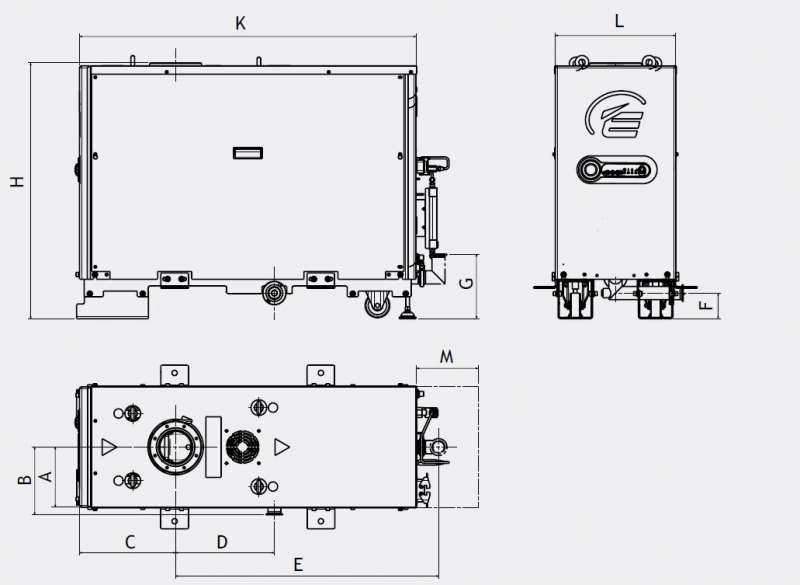

Размеры корпуса, мм 1092 x 390 x 830
Максимальное впускное давление (абс.), мбар 1000
Максимальное выпускное давление (абс.), мбар 1400
Максимальная относительная влажность при эксплуатации до 31°С, % 80
  • Описание
  • Дополнительная информация

Описание

Безмасляный винтовой насос Edwards GXS 160/1750 – это передовое решение компании Edwards в области сухого вакуума. Насос отвечают высоким требованиям, которые предъявляются к технологиям перекачивания технических газов промышленного назначения. Эта линейка задает новые стандарты по производительности, надежности и стоимости владения устройств, используемых в тяжелых условиях.

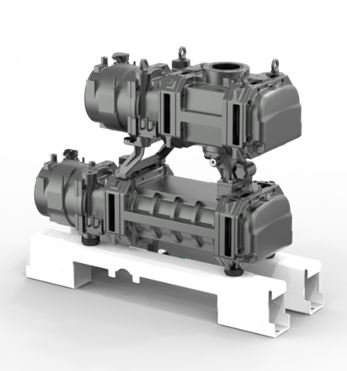

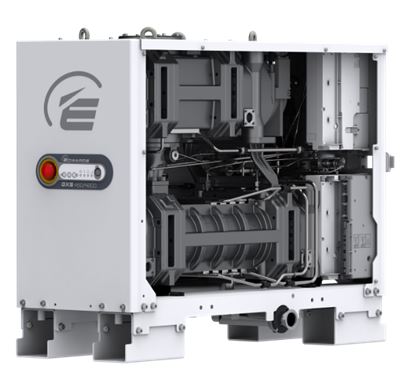

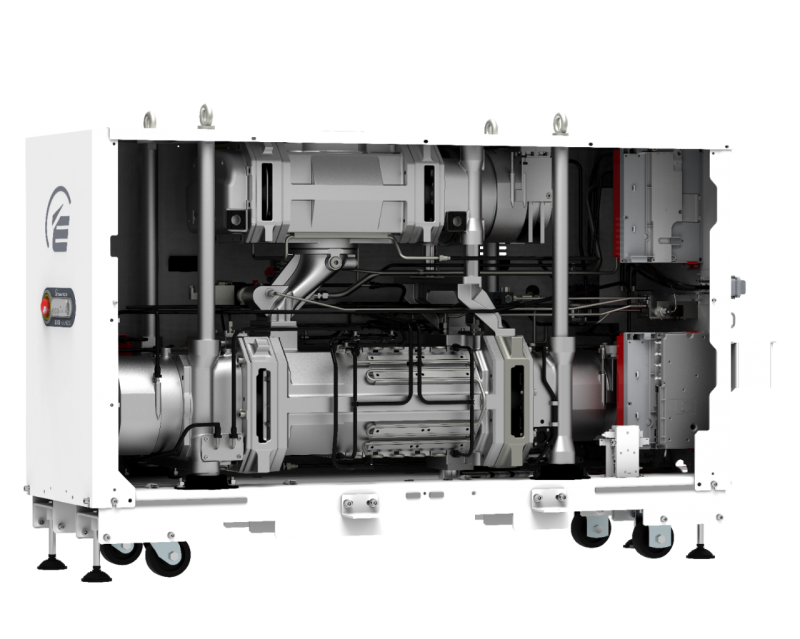

Основой работы насоса GXS 160/1750 является винтовая пара – статор и ротор, имеющие специальный профиль, напоминающий намотанную на вал спираль. Такая геометрия винтового профиля определяет откачные характеристики насоса и является запатентованной технологией компании Edwards. Вдобавок к винтовой паре в корпусе насоса установлен бустреный насос Рутса. Благодаря дополнительной бустерной ступени производительность насоса GXS 160/1750 превосходит примерно в семь раз производительность насоса GXS 160, а предельное давление ниже на порядок.

Помимо передовых решений в области строения и надежности основных рабочих элементов насоса компания Edwards предлагает клиентам обширный набор опций и аксессуаров в GXS 160/1750, которые позволяют кастомизировать насос под любые технологические задачи. Насос оборудован системами, которые позволяют осуществлять контроль и проводить мониторинг состояния различными способами: от ручного управления через встроенную панель со светодиодным индикатором до дисплейного терминала управления устройством (PDT), распределенной системы управления (РСУ) и нескольких вариантов последовательного интерфейса (включая Ethernet).

Вдобавок к системам мониторинга и контроля GXS 160/1750 оснащен различными системами продувки и очистки, которые позволяют защитить насос от технологической пыли или очистить его от возможных грязевых отложений. В зависимости от сложности технологического процесса клиент может выбрать вариант исполнения насоса, который наилучшим образом подойдет для выполнения производственной задачи.

Вакуумный насос GXS 160/1750 доступен во взрывозащищенном исполнении ATEX. Класс внутренней взрывозащиты: II 3G c IIC T3.

  • Широкие возможности кастомизации насоса под любые технологические задачи
  • Безмасляный вакуум до 7x10-4 мбар
  • Запатентованный профиль винтовой пары
  • Низкая стоимость обслуживания и владения

ОсобенностиEdwardsGXS160/1750:

  • Прекрасные откачные характеристики и уровень вакуума
  • Возможность работы в самых суровых условиях, благодаря системам продувки и очистки
  • Запатентованный винтовой механизм, который отличается высокой надежностью и увеличенными временными интервалами сервисного обслуживания.
  • Множество вариантов управления и контроля
  • Широкий ассортимент аксессуаров для гибкой настройки насоса под технологические задачи

Технологии защиты от загрязнений, которые используются в насосеGXS:

  • Продувка уплотнений вала [Shaft seal purge] (SSP)
  • Продувка впускной линии [Inlet purge] (Inlet)
    • Используется для сокращения времени прогрева насоса или для сушки и очистки рабочей камеры насоса во время остановки
  • Продувка газобалластом [Gas ballast] (GB)
    • Регулируемый поток газа в рабочую камеру во время работы насоса для снижения конденсации загрязнений
  • Продувка выпускной линии [Exhaust pressure monitor & purge] (Exh PM)
    • Помогает обнаружить и предотвратить засорение выхлопной системы
  • Продувка интенсивным потоком газа [High Flow Purge] (HFP)
    • Используется для очистки рабочей камеры от пылевых загрязнений
  • Промывка рабочей камеры растворителем [Solvent Flush] (SF)
    • Используется для очистки механизма рабочей камеры от пыли, смол и других технологических загрязнений
  • Высоковакуумная продувка редуктора [High vacuum gearbox purge] (HVP)

Состав (комплектация)

Информация для заказа насоса GXS 160/1750

Комплектация Артикул
GXS160/1750F LV LD SE SK GS5120000000
GXS160/1750F LV LD RE CA GS5120050000
GXS160/1750F LV MD SE SK GS5120300000
GXS160/1750F LV MD RE CA GS5120350000
GXS160/1750F LV MD+ SE SK GS5120400000
GXS160/1750F LV MD+ RE CA GS5120450000
GXS160/1750F HV LD SE SK GS5150000000
GXS160/1750F HV LD RE CA GS5150050000
GXS160/1750F HV MD SE SK GS5150300000
GXS160/1750F HV MD RE CA GS5150350000
GXS160/1750F HV MD+ SE SK GS5150400000
GXS160/1750F HV MD+ RE CA GS5150450000
GXS160/1750F HV MD SE SK CAT3I NRF136001
GXS160/1750F HV MD RE CA CAT3I NRF136002

Примечание к комплектациямGXS160/1750:

1) Варианты напряжения

  1. Низкое напряжение 200-230V 3phase 50/60Hz (LV)
  2. Высокое напряжение 380-460V 3phase 50/60Hz (HV)

2) Варианты оснащения системой очистки

  1. Для простых условий эксплуатации (LD)
  2. Для нормальных условий эксплуатации (MD)
  3. Для тяжелых условий эксплуатации (MD+)

3) Расположения выхлопного отверстия

  1. На боковой стороне насоса (SE)
  2. На задней стороне насоса (RE)

4) Варианты установки насоса на полу

  1. Насос стоит на ножках (SK)
  2. Насос стоит на колёсиках (CA)

Важная информация об особенностях комплектаций:

Для работы насосов серии GXS в конфигурации «MD+» необходим дисплейный терминал управления PDT.

Расшифровка обозначения артикула:

X1 – Вариант комбинации винтового и бустерного модуля в насосе

  1. [X 1 = 2]: Винтовой модуль GXS 160
  2. [X 1 = 5]: Винтовой модуль GXS 160 + Бустерный модуль Рутса 1750
  3. [X 1 = 7]: Винтовой модуль GXS 250
  4. [X 1 = A]: Винтовой модуль GXS 250 + Бустерный модуль Рутса 2600
  5. [X 1 = D]: Винтовой модуль GXS 450
  6. [X 1 = F]: Винтовой модуль GXS 450 + Бустерный модуль Рутса 2600
  7. [X 1 = G]: Винтовой модуль GXS 450 + Бустерный модуль Рутса 4200
  8. [X 1 = L]: Винтовой модуль GXS 750
  9. [X 1 = N]: Винтовой модуль GXS 750 + Бустерный модуль Рутса 2600
  10. [X 1 = P]: Винтовой модуль GXS 750 + Бустерный модуль Рутса 4200

X2 – Вариант напряжения

  1. [X 2 = 2]: Высокое напряжение 380-460V 3phase 50/60Hz (HV)
  2. [X 2 = 5]: Низкое напряжение 200-230V 3phase 50/60Hz (LV)

X3 – Вариант системы охлаждения

[X 3 = 0]: Стандартная система охлаждения. Используется в следующих насосах:

  • GXS 160
  • GXS 160/1750
  • GXS 250
  • GXS 250/2600

[X 3 = 2]: Продвинутая система охлаждения

  • GXS 450
  • GXS 450/2600
  • GXS 450/4200
  • GXS 750
  • GXS 750/2600
  • GXS 750/4200

X4 – Вариант системы очистки

[X 4 = 0]: Для простых условий эксплуатации (LD)

  • Продувка уплотнений вала (SSP)
  • Высоковакуумная продувка редуктора (HVP)

[X 4 = 3]: Для нормальных условий эксплуатации (MD)

  • Продувка уплотнений вала (SSP)
  • Высоковакуумная продувка редуктора (HVP)
  • Продувка впускной линии (Inlet)
  • Продувка газобалластом (GB)
  • Продувка выпускной линии (Exh PM)

[X 4 = 4]: Для тяжелых условий эксплуатации (MD+)

  • Продувка уплотнений вала (SSP)
  • Высоковакуумная продувка редуктора (HVP)
  • Продувка впускной линии (Inlet)
  • Продувка газобалластом (GB)
  • Продувка выпускной линии (Exh PM)
  • Продувка интенсивным потоком газа (HFP)
  • Промывка рабочей камеры растворителем (SF)

X5 – Вариант расположения выхлопного отверстия

  1. [X 5 = 0]: Выхлопное отверстие находится на боковой стороне насоса
  2. [X 5 = 5]: Выхлопное отверстие находится на задней стороне насоса
Аксессуары
Впускной трубный узел ISO100 — 4" ANSI из углеродистой стали M59808002
Впускной трубный узел ISO100 — 4" ANSI из нержавеющей стали M59808134
Впускной трубный узел ISO100 — ISO100 из углеродистой стали M59808138
Впускной трубный узел ISO100 — ISO100 из нержавеющей стали M59808135
Впускной трубный узел ISO100 — 6" ANSI из углеродистой стали M58828002
Впускной трубный узел ISO100 — 6" ANSI из нержавеющей стали M58828134
Впускной трубный узел ISO100 — ISO160 из углеродистой стали M58828003
Впускной трубный узел ISO100 — ISO160 из нержавеющей стали M58828135
Впускной запорный клапан 4" ANSI из ЭПМ M58808004
Впускной запорный клапан 6" ANSI из ЭПМ M58828004
Впускной фильтр 4" ANSI — ISO100 из углеродистой стали M58808005
Впускной фильтр 4" ANSI — ISO100 из нержавеющей стали M58808137
Впускной фильтр 6" ANSI — ISO160 из углеродистой стали M58828005
Впускной фильтр 6" ANSI — ISO160 из нержавеющей стали M58828137
Выпускной глушитель iF из нержавеющей стали NKB530000
Выпускной глушитель GXS 100 ctrs из углеродистой стали M58808161
Выпускной глушитель GXS 100 ctrs из нержавеющей стали M58808162
Расходомер потока продувочного газа (0 – 60 л/мин) A60027043
Реле для расходомера потока продувочного газа для GXS 160/250 A50633000
Система отключения воды для высоковольтных насосов GXS D374-85-550
