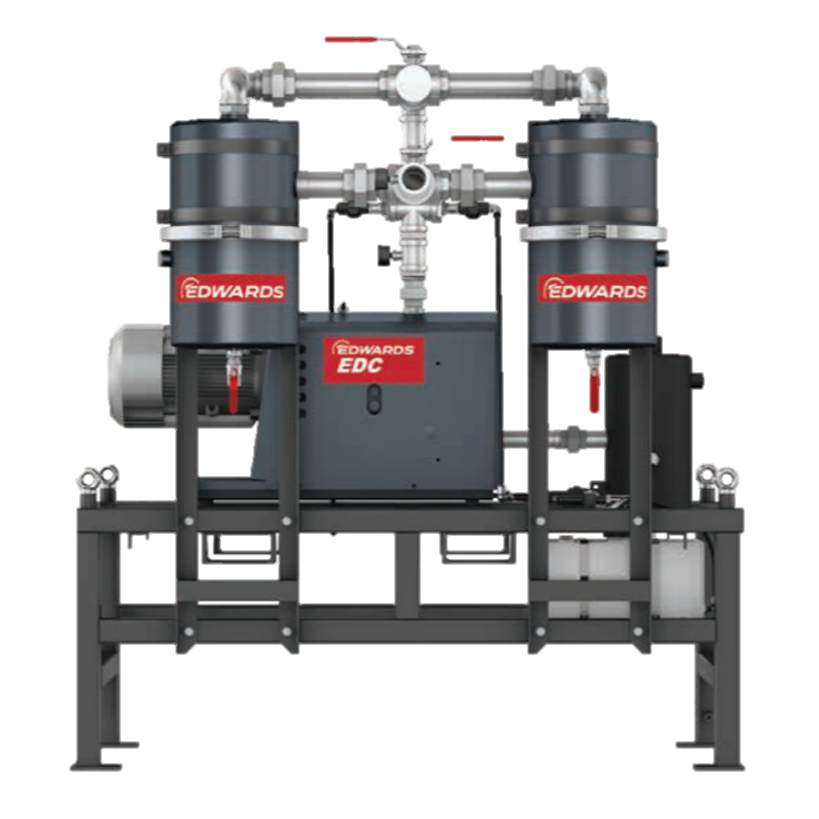

Безмасляная модульная система дегазации экструдера EXDM EDC 150

Описание

Edwards EXDM EDC 150 – это модульная система, которая разрабатывалась специально для полимерной промышленности. EXDM подходит для широкого круга задач, с которыми сталкиваются инженеры и технологи на производстве.

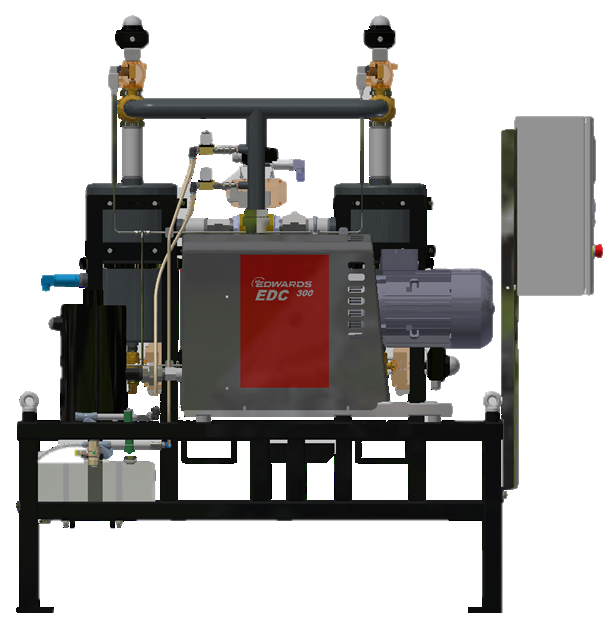

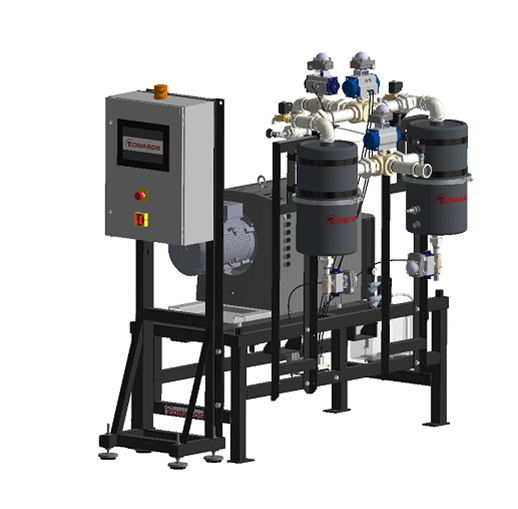

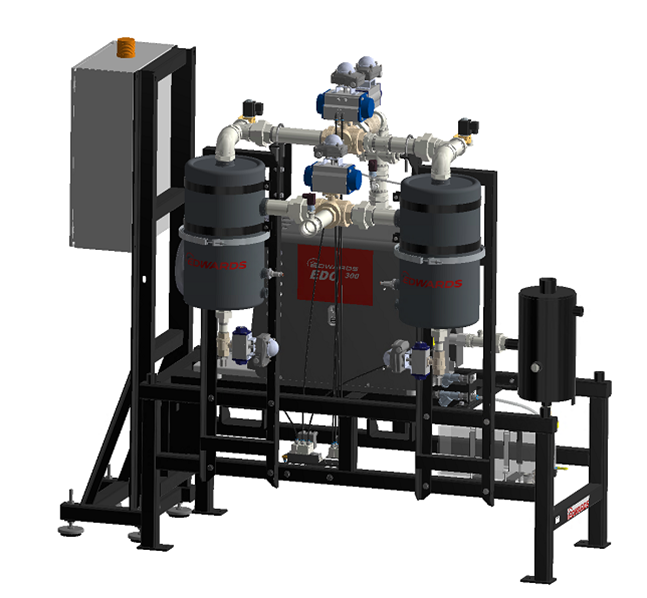

Модульная система EXDM EDC 150 состоит из насоса EDC 150 и аксессуаров, которые располагаются на единой раме. В зависимости от задачи, пользователь выбирает комплектацию, которая наилучшим образом будет обеспечивать технологический процесс вакуумом.

Аксессуары, которые могут комплектоваться в систему EXDM:

1) Фильтры

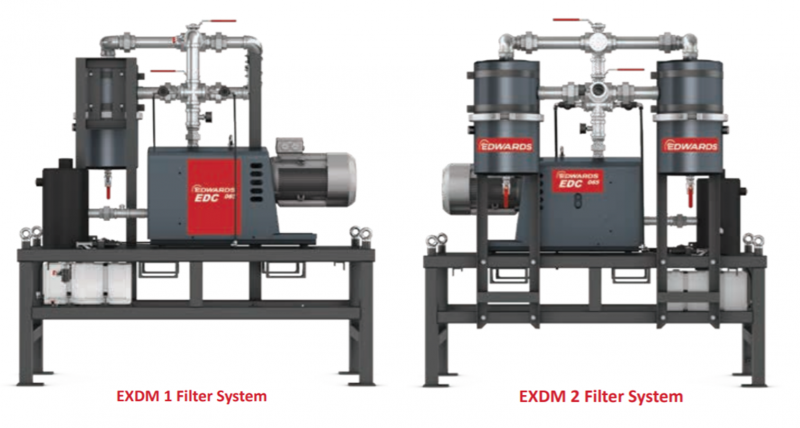

Система EXDM комплектуется компактными многоступенчатыми фильтрами с полиэфирным сажевым элементом с встроенным дефлектором. Фильтры выполнены из коррозионностойкой углеродистой стали с эпоксидным покрытием. Во время фильтрации частицы и капельки жидкости попадают в нижнюю сливную ёмкость, которая имеет съемное основание для легкой очистки и замены фильтрующего элемента.

2) Резервуар с растворителем для промывки

Очистка насоса от конденсирующихся отложений осуществляется с помощью растворителя, который находится в специальном резервуаре. Этот резервуар соединён напрямую с насосом и выполнен из полупрозрачного материала, что позволяется легко контролировать уровень растворителя в нём.

3) Линия продувки

Линия продувки ускоряет процесс разогрева и охлаждения насоса во время включения и выключения, а также позволяет в кратчайшие сроки высушить насос после промывки растворителем.

4) Клапаны

Клапаны на вакуумной линии в модульной системе представлены в двух исполнениях: ручные и автоматические. В ручные модули встроены герметичные самоуплотняющиеся клапаны, которые подготовлены к работе с пыльными и липкими веществами. Также модули отлично справляются с потенциальными газовыми импульсами. Автоматические модули снабжены пневматическим управлением, а также широким набором размеров для входного отверстия.

5) Выхлопной ресивер

Выхлопной ресивер предназначен для сбора выхлопных газов. Внутри ресивера пары конденсируются и собираются в ёмкость, из которой в дальнейшем всё удаляется через сливное отверстие на дне.

6) Bypass соединение с насосом

Bypass линия между входным отверстием системы EXDM и насосом. Позволяет проводить обслуживание фильтра без остановки работы всей системы благодаря лёгкому переключение на линию Bypass. Доступно ручное или автоматическое исполнение.

7) Панель управления

Полностью автоматизированная панель управления с сенсорным экраном позволяет пользователю запрограммировать работу системы EXDM под любой технологический процесс, включая процесс промывки и продувки насоса.

8) Распределительная коробка

Точка подключения автоматизированной системы EXDM к внешним источникам управления.
