Бустерный насос Stokes 61B

Краткое описание

Бустерная технология
Производительность до 4420 м³/ч
Перепад давления на насосе 79 мбар

Области применения

Автомобильная промышленность, Химическая обработка, Обнаружение утечек, Вакуумная металлургия, Обработка ПЭТ, Сушка трансформаторов и обработка кабелей, Вакуумное покрытие, Вакуумное плавление

Характеристики

Параметр	Значение
Модель насоса	Stokes 61B
Производительность, м ³ /ч	4420
Перепад давления на входе и выходе насоса Stokes, мбар	79
Размер входного соединения	ASA 8”
Размер выходного соединения	ANSI 8”
Номинальная мощность двигателя, кВт	18
Расход охлаждающей воды для версии process isolation, л/мин	7.6 – 11.4
Номинальная частота вращения вала, об/мин	800 – 3600
Объем смазки в приводе VF(HF), л	4.1 (1.9)
Уровень шума, дБ	85
Степень защиты	IP 55
Масса насоса, кг	530
Диапазон окружающей температуры (рабочий), °С	От +12 до +40
Диапазон окружающей температуры (хранение), °С	От -30 до +70
Допустимая относительная влажность окружающей среды, %	90

Описание

Механический бустерный насос Edwards Stokes 61B – это объемный вакуумный насос Рутса, предназначенный для повышения производительности форвакуумного насоса.

Основная область применения Stokes 61B – тяжелая промышленность, где требуется высокая производительность в сочетании с непревзойденной надежностью.

Особенность модели Stokes 61B заключается в том, что в насос встроен перепускной (bypass) клапан, который ограничивает максимальный перепад давления внутри рабочей камеры, что позволяет запускать бустерный насос от атмосферного давления, а также обеспечивает стабильную и воспроизводимую работу.

Бустерный насос Stokes 61B доступен в различных вариантах исполнения и модификациях. Для каждой задачи наилучшим образом подходит та или иная конфигурация. Ниже представлено краткое описание вариантов исполнения.

1) Два варианта исполнения торцевых уплотнений: MSeal и Process isolation.

Модификация Mseal снабжена механическим уплотнением на приводном валу, а также лабиринтным уплотнением между редуктором и объемом рабочей камеры
Модификация Process Isolation оборудована механическим уплотнением на приводном валу и механическим уплотнением между редуктором и объемом рабочей камеры

В результате насос Stokes 61B с технологической изоляцией (process isolation) прекрасно подходит для суровых условий с большим содержанием пыли и грязи в откачиваемой среде.

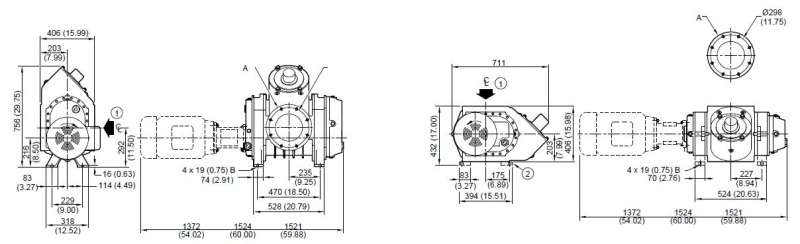

2) Варианты исполнения насоса с горизонтальным или вертикальным потоком через насос.

3) Варианты исполнения для работы с химически активными и неактивными газами.

Например, для работы с кислородом необходимо использовать насос Stokes 61B PFPE Prep, в котором используется перфторполиэфирная смазка. Для работы с неактивными газами отлично подходит стандартный бустерный насос Stokes 61B, который использует углеводородное масло.

4) Различные варианты исполнения привода.

Модель с голым валом, которая подготовлена для работы с ременным приводом
Модель с прямым приводом стандарта NEMA
Модель с прямым приводом стандарта IEC

Возможность запуска от атмосферного давления
Исключительная надежность и долговечность
Различные варианты исполнения под любые задачи

Особенности бустерного насоса Edwards Stokes 61B:

Упрощенное обслуживание торцевых уплотнений и подшипников привода. Возможность замены уплотнений непосредственно на территории клиента
Прекрасная изоляция от пыли и грязи благодаря торцевым уплотнениям, которые отличаются повышенной надежностью и длительным сроком службы
Роликовые подшипники со стороны привода имеют улучшенные показатели теплового расширения, что позволяет им выдерживать повышенные нагрузки по сравнению со стандартными шариковыми подшипниками
Увеличенное смотровое окно и магнитные сливные пробки увеличивают срок службы мотора, а также упрощают контроль над уровнем масла в насосе
Насос совместим с вакуумными насосными и системами любого производителя и любого типа
Модификация бустерного насоса MSeal имеет воздушное охлаждение, а версия Process Isolation – водяное охлаждение.

Состав (комплектация)

Информация для заказа бустерного насоса Edwards Stokes 61B

Комплектация	Артикул
61B MHR IE3 EU/US/CN 50/60HZ	90061BMHR940
61B MVR IE3 EU/US/CN 50/60HZ	90061BMVR940
61B MHR (bare shaft) Horizontal flow	900-61B-MHR
61B MVR (bare shaft) Vertical flow	900-61B-MVR
61B MHR (bare shaft) Horizontal flow PFPE Prep	90061BMHR101
61B MVR (bare shaft) Vertical flow PFPE Prep	90061BMVR101
61B 5HR IE3 EU/US/CN 50/60HZ	90061B5HR940
61B 5VR IE3 EU/US/CN 50/60HZ	90061B5VR940
61B 5HR (bare shaft) Horizontal flow	900-61B-5HR
61B 5VR (bare shaft) Vertical flow	900-61B-5VR
61B 5HR PIB (bare shaft) Horizontal flow PFPE Prep	90061B5HR101
61B 5VR PIB (bare shaft) Vertical flow PFPE Prep	90061B5VR101
