Бустерная технология
Гидрокинетический привод
Производительность до 2590 м3/ч
Перепад давления на насосе 0 – 120 мбар

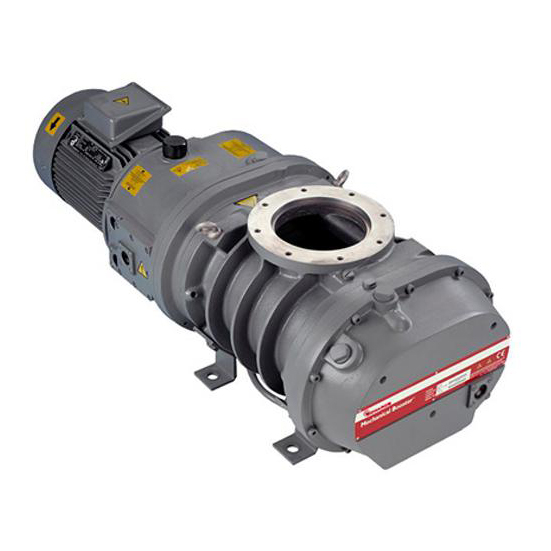

Бустерный насос EH 2600
Краткое описание
Области применения
Вакуумная металлургия, Вакуумная дистилляция, Упаковка в вакууме, Дегазация стали, Нанесение покрытий, Аэродинамические трубы с потоком разреженного газа, Моделирование условий космического пространства, Пропитка в вакууме, Осушка и дегазация масла, Сублимационная сушка в фармацевтической промышленности, Промышленная сублимационная сушка
Характеристики
| Параметр | Значение |
|---|---|
| Модель насоса | EH 2600 |
| Производительность, м 3 /ч | 2590 |
| Перепад давления на входе и выходе насоса EH, мбар | 0 – 120 |
| Размер входного соединения | ISO160 |
| Размер выходного соединения | ISO100 |
| Номинальная мощность двигателя, кВт | 11 |
| Расход охлаждающей воды при 20º С, л/мин | 6 |
| Номинальная частота вращения вала, об/мин | 0 – 2900 |
| Объем смазки в крышке редуктора, л | 3,5 |
| Объем смазки редуктора, л | 6,5 |
| Объем смазки в резервуаре уплотнения вала, л | 0,15 |
| Уровень шума, дБ | 75 |
| Степень защиты | IP 44 |
| Масса насоса, кг | 401 |
| Диапазон окружающей температуры (рабочий), °С | От 5 до + 40 |
| Диапазон окружающей температуры (хранение), °С | От -20 до + 80 |
| Максимальное выпускное давление (абс.), мбар | 1000 |
| Допустимая относительная влажность окружающей среды, % | 90 |
Описание
Механический бустерный насос Edwards EH 2600 – это объемный вакуумный насос Рутса, предназначенный для повышения производительности форвакуумного насоса.
Благодаря запатентованному гидрокинетическому приводу бустерный насос EH 2600 способен работать при больших перепадах давления, что делает возможным его запуск при атмосферном давлении одновременно с форвакуумным насосом. Таким образом, общее время вакуумирования значительно сокращается, так как пользователю не требуется ждать достаточного разряжения в откачиваемой системе, чтобы запустить бустерный насос.
Насос EH 2600 может поставляться либо с минеральным маслом (Ultragrade 2), которое подходит работы с неагрессивными газами, либо с перфторполиэфирным маслом (Fomblin YVAC 16/6), которое предназначено для работы с агрессивными газами, например, с обогащенным кислородом.
Насос EH 2600 также доступен для заказа во взрывозащищенном (ATEX) исполнении. В таком варианте исполнения насос оснащён трубопроводом со штуцером, с помощью которого можно продувать гидрокинетический привод азотом с избыточным давлением. В результате проводится продувка уплотнений вала, что предотвращается попадание агрессивных паров в гидрокинетический привод и крышку редуктора. Помимо этого модель оснащена никелированным доохладителем.
- Запатентованный гидрокинетический привод
- Возможность запуска от атмосферного давления
- Исключительная надежность и долговечность
Особенности гидрокинетического привода в бустерном насосе Edwards EH 2600:
- Бустерный насос способен начать откачку одновременно с форвакуумным насосом от атмосферного давления. В результате общее время вакуумирования сокращается до 50%.
- Значительно снижены капитальные и эксплуатационные затраты в виду того, что в бустерном насосе не используются предохранительные клапаны, реле давления или перепускные (bypass) линии, которые требуют дополнительного обслуживания.
- Насос защищен от перегрева благодаря тому, что частота вращения двигателя зависит от объема откачиваемого газа: чем больше объём, тем меньше скорость вращения роторов. По мере снижения объема откачиваемого газа скорость вращения роторов автоматически увеличивается до максимального значения.
Состав (комплектация)
Информация для заказа бустерного насоса Edwards EH 2600
| Комплектация | Артикул |
|---|---|
| EH2600 HC IE3 EU/CN 380-400V 50HZ | A30705945 |
| EH2600 FX IE3 EU/CN 50HZ 380-400V 50HZ | A30707945 |
| EH2600T3 ATEX 3ph 380-415V 50 Hz | A30741935 |
| EH2600T4 ATEX 3ph 380-415V 50 Hz | A30779900 |
Версия HC – насос EH2600 с минеральным маслом (Ultragrade 2).
Версия FX – насос EH2600 с перфторполиэфирным маслом (Fomblin YVAC 16/6).
IE3 – класс энергоэффективности двигателя.
