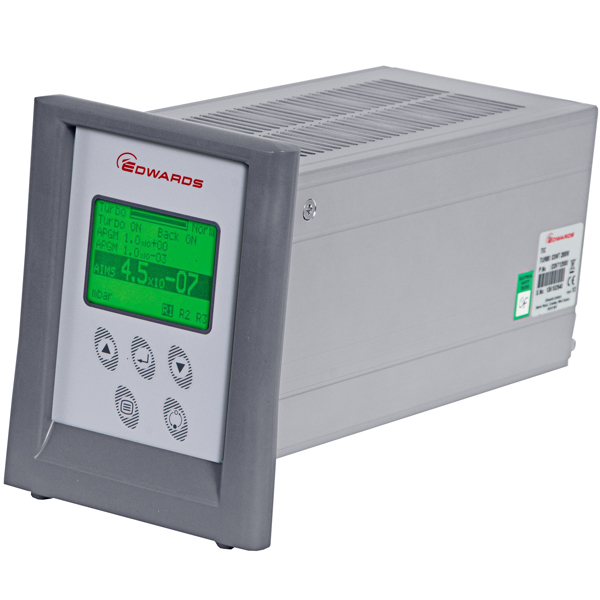

Контроллер TIC

Краткое описание

Контроллер для Турбомолекулярных Насосов и Инструментов Edwards
Контроллер к турбомолекулярным насосам nEXT
Подключение до трех активных датчиков (APG, AIМ и др.)
Удобный и понятный интерфейс

Подробнее

Области применения

Приборостроение, Наука

Характеристики

Параметр	TIC
Мощность (Вт)	100 / 200
Скорость Раскрутки Ротора nEXT 80 W	Медленно / Медленно
Скорость Раскрутки Ротора nEXT 160 W	Медленно / Быстро
Источник Питания	90 до 260 В AC, 47 до 63 Гц
Максимальная Потребляемая Мощность (215 В AC)	215
Максимальный сила тока	10.3 А @ 110 В AC и 23.0 А @ 230 В АС
Болт Заземления	M4
Вспомогательные Терминалы Подключения Воздушного Охлаждения	24 В DC, 3 Вт макс, ACX70, ACX75 & ACX250H
Вспомогательные Терминалы Подключения Клапана Вентиляции	24 В DC, 2 Вт макс, TAV5 & TAV6
Размер корпуса (мм)	110 высота x 105 ширина x 245 длина
Фронтальной Панели (мм)	106 ширина x 128 высота
Вес (кг)	3.5
Диапазон Рабочих Температур (°С)	от 0 до +40
Диапазон Температур Хранения (°С)	от -30 до +70
Допустимая Влажность Воздуха	Линейное уменьшение 90% Относительной Влажности при 40°С
Допустима Высота (м)	3000
Дизайн Электроники	EN 61010-1
Электромагнитная Совместимость	EN 61326, эмиссия класса B
Степень Защиты от Воздействий Окружающей Среды	IP 20

Описание

Контроллер TIC для турбомолекулярных насосов и инструментов Edwards – компактный контроллер с большим графическим дисплеем, легким в использовании интерфейсом и возможностью подключения к компьютеру. Контроллер предоставляет широкие возможности удаленного контроля над вакуумными системами и записи информации о состоянии этих систем с использованием программного обеспечения для ПК. Контроллер TIC может автоматизировано управлять и предоставлять питание для одного турбомолекулярного насоса nEXT 85 — nEXT400, также возможно управление насосами большей производительности (nEXT930) при использовании соответствующего блока питания. Напрямую через контроллер доступно управление над клапанами охлаждения и вентиляции. Инженеры Edwards разработали два варианта мощности 100 Вт и 200 Вт, которые определяют скорость раскрутки ротора турбомолекулярного насоса. Также 200 Вт вариант контроллера TIC может запитать и управлять одним 24 В форвакуумным насосом Edwards или обеспечить управление насосами серии nXDS и nXRi с использованием 15 канального соединения. Другие классы насосов, как например пластинчато-роторные серии RV, могут быть также подключены к контроллеру при использовании специального модуля, доступного в качестве аксессуара. Контроллер TIC позволяет управлять и считывать показания с трех активных датчиков, таких как WRG, APG100 и других. Контроллер отлично подходит для автоматизации и централизации контроля над вакуумными системами.

Автоматическое распознавание и контроль турбомолекулярных насосов серии nEXT. Возможность конфигурации и получения информации о статусе насоса через контроллер
Контроллер может использоваться для управления форвакуумными насосами с 24 В блоком питания и с питанием от электросети
К контроллеру могут быть подключены и управляться нагревательный элемент для входного фланца турбомолекулярного насоса, невозвратный клапан форвакуумного насоса и другие под-системы
В дизайне контроллера используются стандартные разъемы кабелей для упрощенного подключения инструментов Edwards
Контроллер имеет компактный стандартный размер для установки на панели контрольно-измерительных приборов
Контроллер снабжен большим (128х64 пикселя) дисплеем с понятным и легким в использовании интерфейсом
К контроллеру может быть единовременно подключено до трех активных датчиков Edwards

Особенности:

Автоматическое распознавание и контроль турбомолекулярных насосов серии nEXT. Возможность конфигурации и получения информации о статусе насоса через контроллер
Контроллер может использоваться для управления форвакуумными насосами и с 24 В блоком питания и с питанием от электросети
К контроллеру могут быть подключены и управляться нагревательный элемент для входного фланца турбомолекулярного насоса, невозвратный клапан форвакуумного насоса и другие под-системы
В дизайне контроллера используются стандартные разъемы кабелей для упрощенного подключения инструментов Edwards
Контроллер имеет компактный стандартный размер для установки на панели контрольно-измерительных приборов
Контроллер снабжен большим (128х64 пикселя) дисплеем с понятным и легким в использовании интерфейсом
К контроллеру может быть единовременно подключено до трех активных датчиков Edwards

Состав (комплектация)

TIC контроллер с мощностью 100 Вт и интерфейсом передачи информации RS232. Информация для заказа контроллера: артикул D39721000.
TIC контроллер с мощностью 200 Вт и интерфейсом передачи информации RS232. Информация для заказа контроллера: артикул D39722000.
Электронный модуль для подключения пластинчато-роторных насосов серии RV, нагревательных элементов и невозвратных клапанов. Информация для заказа модуля: артикул D39711805.
