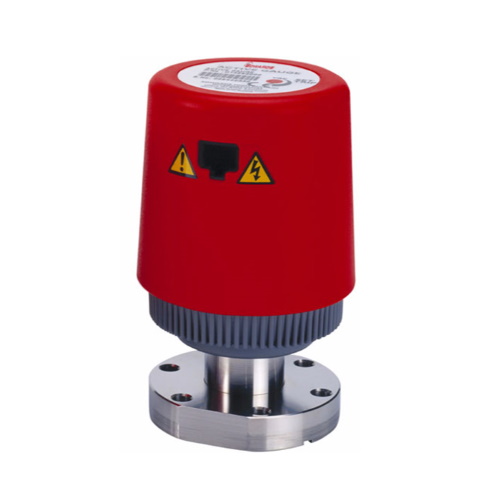

Активный Инверсно-Магнетронный Датчик AIM-X

Все товары Edwards

Краткое описание

Диапазон давления: 10^-2 — 10^-9 мбар
Компактный инверсно-магнетронный датчик от Edwards

Подробнее

Области применения

Наука, Приборостроение

Характеристики

Параметр	AIM-X
Диапазон Давления (мбар)	10 ^-2 - 10 ^-9
Максимально Избыточное Давление (Бар)	10
Напряжение Питания (В DC)	от +13.5 до +36
Максимальная Потребляемая Мошность (Вт)	2
Сигнал на Выходе (В DC)	от 2 до 10
Предустановки Максимальное Напряжение (В DC)	40
Предустановки Максимальная Сила Тока (мА)	100
Объем Внутренней Камеры (см ³ )	26
Диапазон Рабочих Температур (°С)	от +5 до +60
Диапазон Температур Хранения (°С)	от 0 до +70
Запекание (°С)	300 со снятой электроникой и только для комплектации с фланцем DN40CF
Материалы Контактирующие с Вакуумом NW25	Нержавеющая Сталь (AISI 304 и 306), Фторопласты, Натриево-Известковое Стекло
Материалы Контактирующие с Вакуумом DN40CF	Нержавеющая Сталь (AISI 304 и 306), Медная Керамика, Небольшое Количество Медной Сварки
Вес NW25 (кг)	0.81
Вес DN40CF (кг)	1.09
Электрическое Соединение	8 контактный FCC68/RJ45
Соединительный Фланец	NW25 или DN40CF
Стандарт Электромагнитной Совместимости	EN 61326 Industrial Location, Class B Emissions
Стандарт Защитного Корпуса Версии S, SL	IP 40

Описание

Активный Инверсно-Магнетронный Датчик Edwards AIM-X — решение позволяющее осуществлять измерение давления в диапазоне 10^-2 — 10^-9 мбар. AIM-X — это датчик в стандартной комплектации подходящий для решения большинства задач по измерению давления в соответствующем диапазоне. Датчики AIM показали надежность и долгий срок службы в ряде разнообразных и требовательных применений от академической сферы до промышленности. В датчике инверсно-магнетронный измерительный модуль и контроллер соединены в одном компактном корпусе, что позволяет облегчить использование прибора. Датчик выдает линейный сигнал для легкой интеграции с контроллером или компьютером. Также разработанная инженерами Edwards инновационная технология источника разряда инверсно-магнетронного модуля не только позволяет значительно увеличить срок службы измерительного модуля, а также обеспечивает надежную работу и точность измерений в наиболее тяжелых условиях эксплуатации.

Управляющая электроника встроена в корпус для удобства измерений
Встроенный регулируемый источник питания, работает от внешнего источника питания от +13.5 до +36 В DC
Компактный дизайн
Стандартный аналоговый сигнал от 0 до +10 В DC для легкого подключения к компьютеру или контроллеру
Низкое полное электрическое сопротивление на выходе сигнала снижает уровень электрического шума и позволяет использовать длинные кабеля до 100 м
Заменяемые модули датчика для легкости сервиса и обслуживания
Возможность запекания при высоких температурах
Передовая технология источника разряда инверсно-магнетронного модуля для надежной работы в сложных условиях

Особенности:

Управляющая электроника встроена в корпус для удобства измерений и уменьшения стоимости прибора
Встроенный регулируемый источник питания, работает от внешнего источника питания от +13.5 до +36 В DC, устойчив к колебаниям напряжения
Компактный дизайн
Стандартный аналоговый сигнал от 0 до +10 В DC для легкого подключения к компьютеру или контроллеру
Низкое полное электрическое сопротивление на выходе сигнала снижает уровень электрического шума и позволяет использовать длинные кабеля до 100 м
Заменяемые модули датчика для легкости сервиса и обслуживания
Возможность запекания при высоких температурах
Передовая технология источника разряда инверсно-магнетронного модуля для надежной работы в сложных условиях

Состав (комплектация)

Стандартная комплектация AIM-X-NW25 с соединительным фланцем NW25. Информация для заказа датчика: артикул D14642000. Артикул для заказа датчика с сертификатом калибровки D1464200С.
Стандартная комплектация AIM-X-DN40CF и с соединительным фланцем DN 40 CF.. Информация для заказа датчика: артикул D14645000. Артикул для заказа датчика с сертификатом калибровки D1464500С.
